Grandstream GWN7630 - Guia do Usuário

Visão Geral

Padrões Wi-Fi

Suporta IEEE 802.11 a/b/g/n/ac (Wave-2).

Taxa de Dados

Até 1733 Mbps (5G) e 600 Mbps (2.4G).

Alcance

Cobertura de até 175 metros (575 pés).

Gerenciamento Integrado

Controlador integrado que gerencia até 50 APs GWN76XX na rede.

↑ Voltar ao índice

Conteúdo da Embalagem

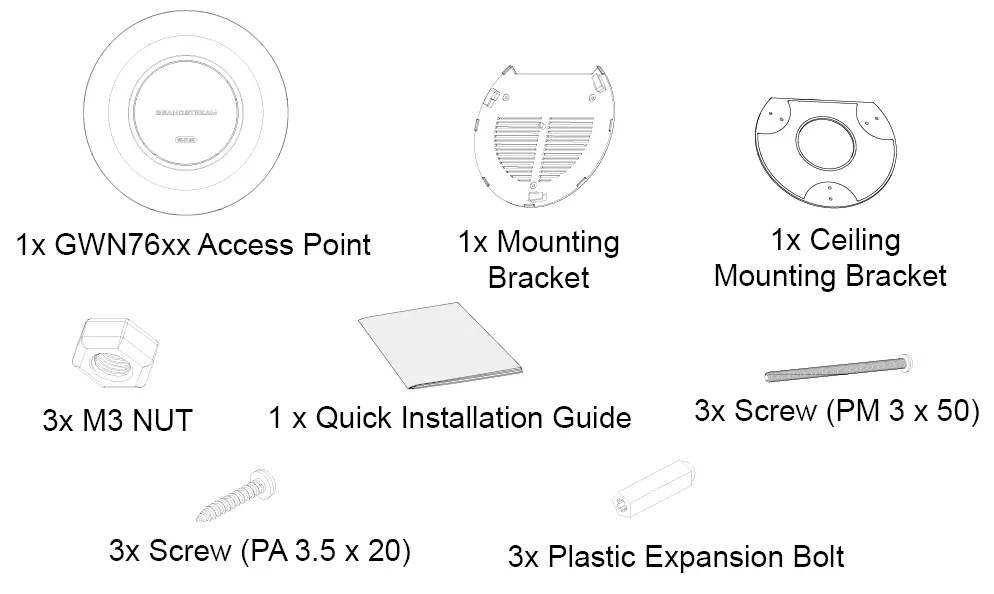

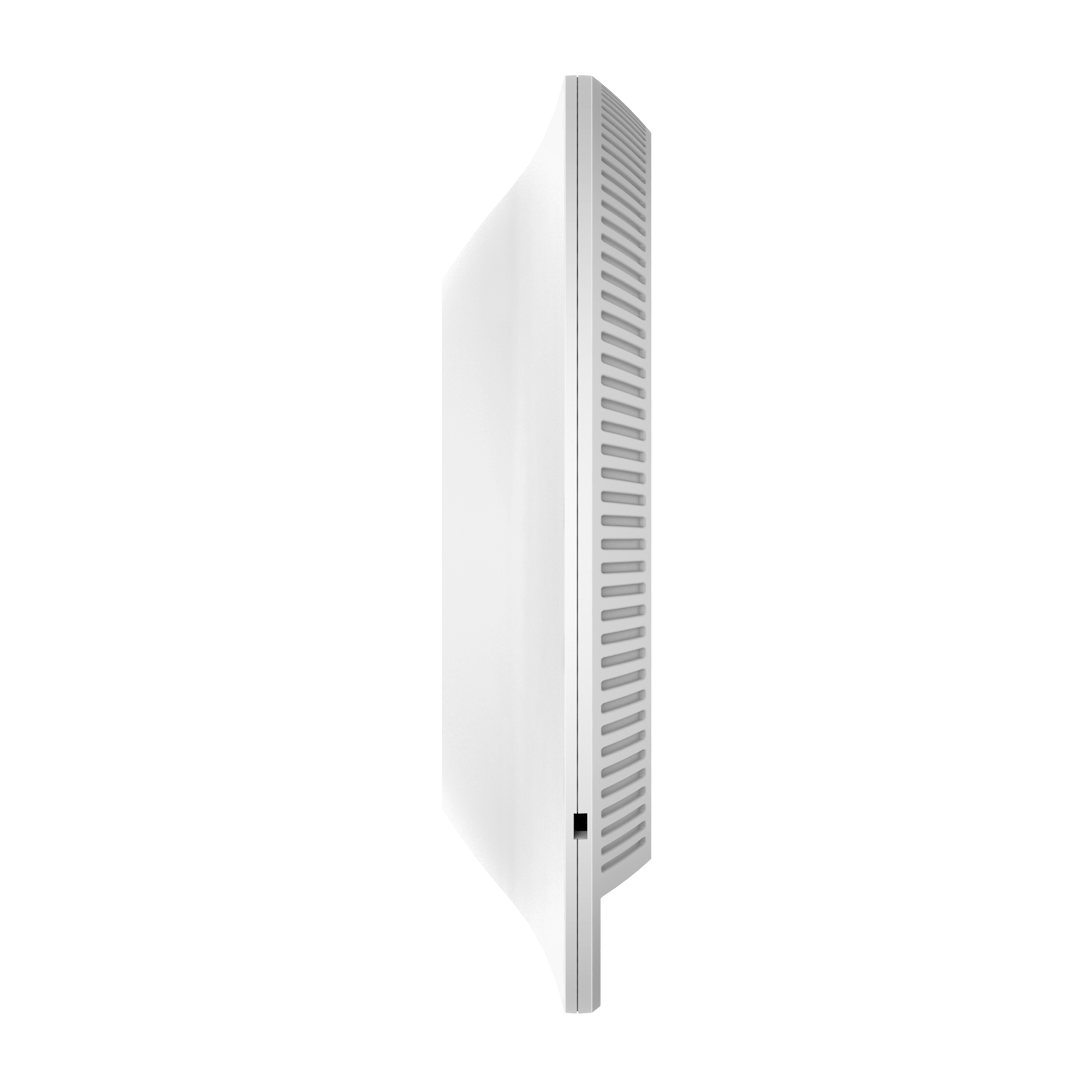

Unidade Principal (GWN7630)

Um (1) Access Point GWN7630.

Suporte de Montagem

Um (1) Suporte de montagem.

Suporte de Montagem no Teto

Um (1) Suporte de montagem no teto.

Parafusos e Buchas

Parafusos e buchas de expansão plásticas para instalação.

Guia de Instalação Rápida

Um (1) Guia de Instalação Rápida.

↑ Voltar ao índice

Portas e Conexão Inicial

Portas de Rede

O GWN7630 possui 2 portas Ethernet 10/100/1000 Base-T com detecção automática.

Portas Auxiliares

Inclui um orifício de Reset e um slot para trava Kensington.

Conectar e Alimentar

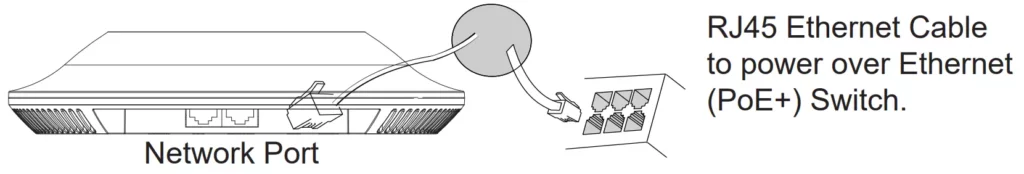

Conecte o cabo Ethernet na porta PoE/NET e em um switch PoE/PoE+. O GWN7630 é compatível com 802.3af/802.3at.

Inicialização

Aguarde o GWN7630 inicializar e obter um endereço IP do servidor DHCP.

Botão Reset

Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

↑ Voltar ao índice

Instalação (Parede/Teto)

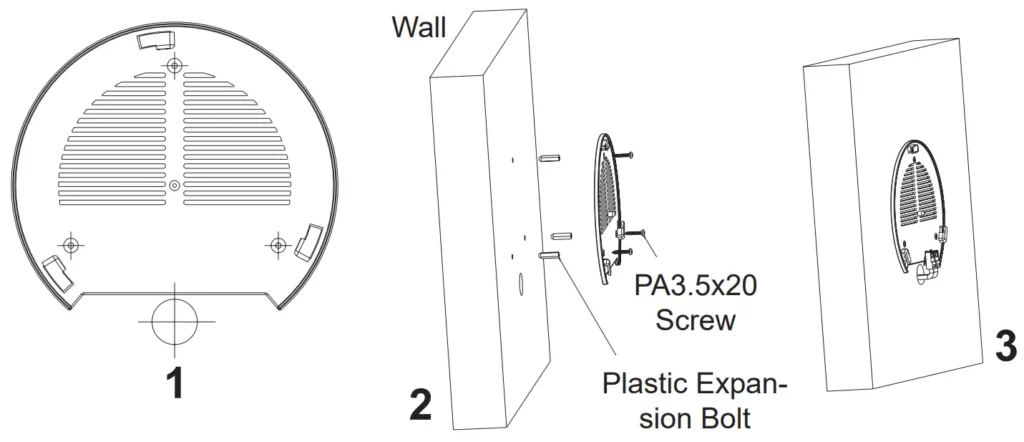

Montagem na Parede (Passos 1-3)

Posicione o suporte na parede com a seta para cima. Marque os furos, insira as buchas e fixe o suporte com os parafusos.

Montagem na Parede (Passos 4-6)

Conecte os cabos. Alinhe a seta do AP com a seta do suporte e gire o GWN7630 no sentido horário até que ele se encaixe e trave.

Montagem no Teto (Recomendado)

A montagem no teto é recomendada para desempenho ideal. Remova a placa do teto, marque os furos e insira os parafusos através do suporte.

Finalizar Montagem no Teto

Conecte os cabos, alinhe o AP com o suporte e gire o GWN7630 no sentido horário até que ele trave no lugar.

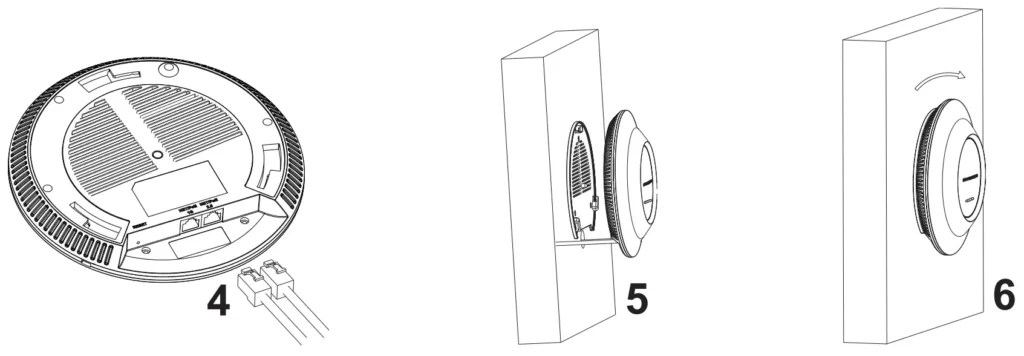

Travamento do GWN76xx no suporte de parede

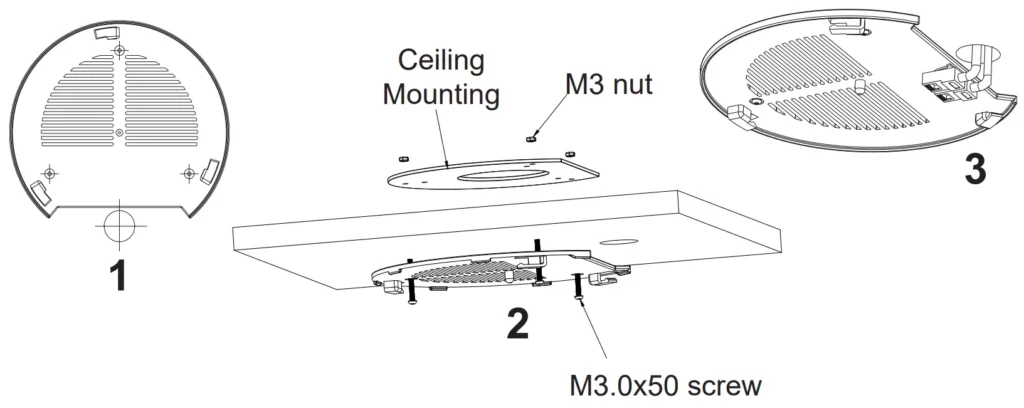

Passos iniciais de montagem no teto do GWN76xx

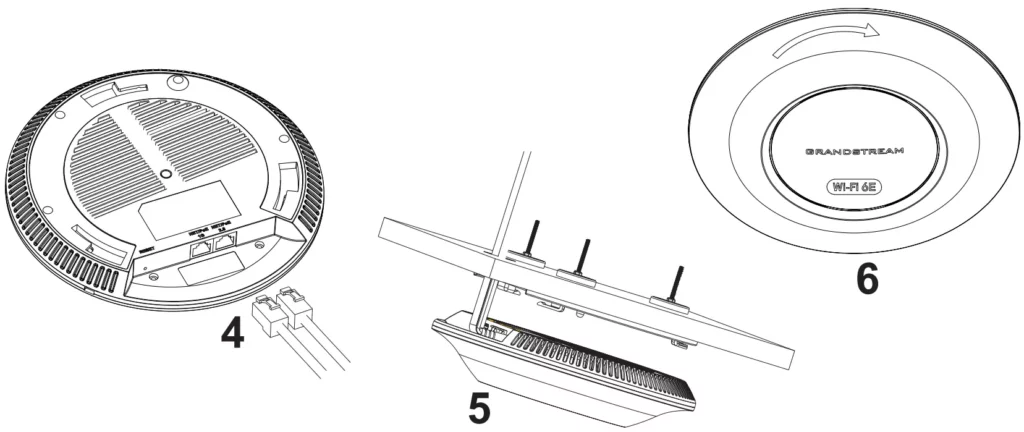

Finalização da montagem no teto do GWN76xx

↑ Voltar ao índice

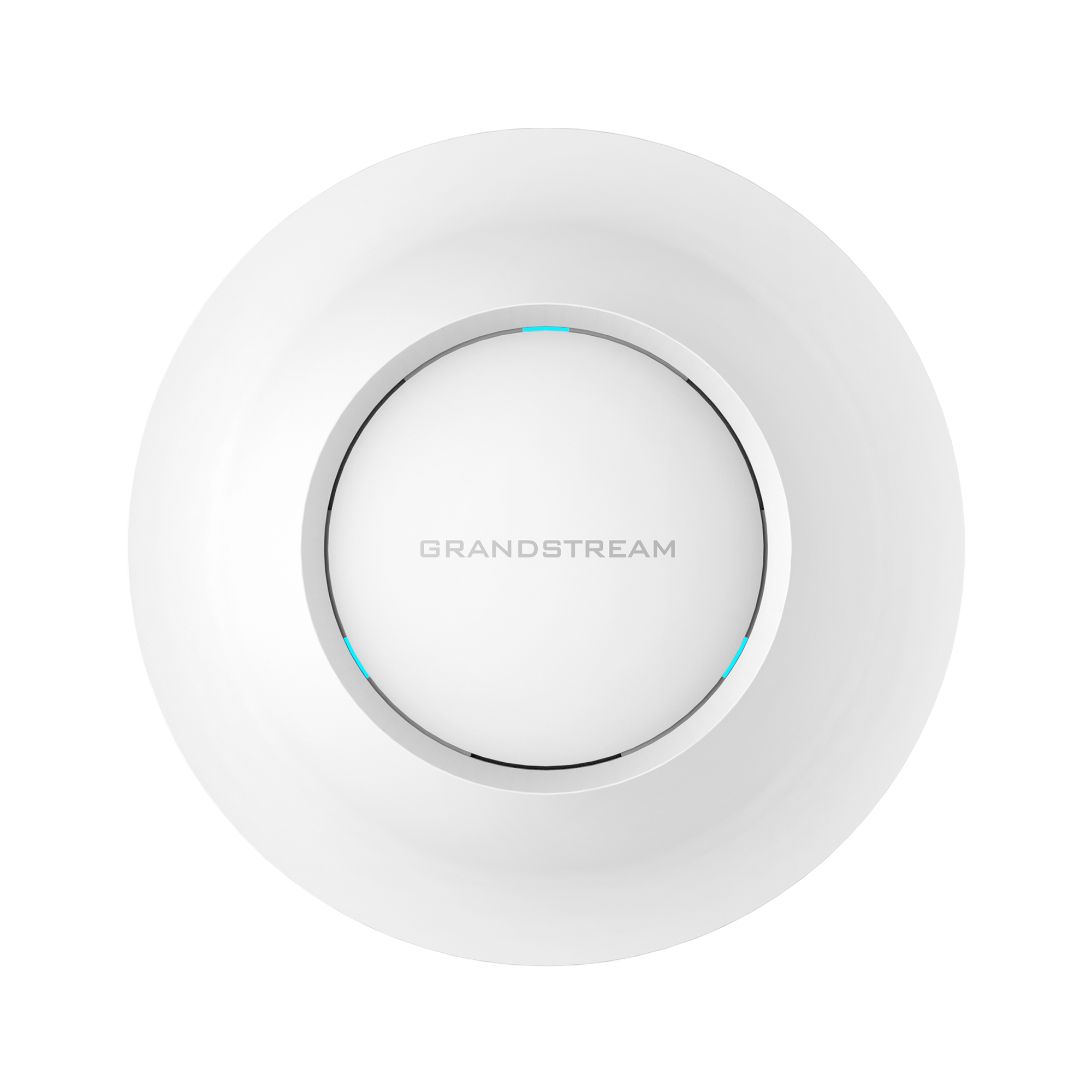

Primeiros Passos / LEDs

Desligado

Unidade desligada ou fonte de alimentação anormal.

Verde Piscando

Atualização de firmware em andamento.

Azul Sólido

Unidade provisionada com sucesso.

Roxo Sólido

Unidade não provisionada.

Vermelho Piscando

Exclusão de slave pareado – Reset de fábrica iniciado.

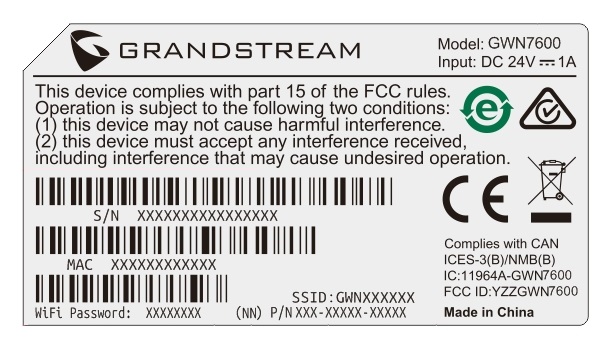

Etiqueta MAC do GWN76xx com senha padrão

↑ Voltar ao índice

Acesso à Interface Web

Acesso via Endereço MAC

Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local (substituindo <mac> pelos últimos 12 dígitos do MAC do AP).

Acesso via Ferramenta de Descoberta

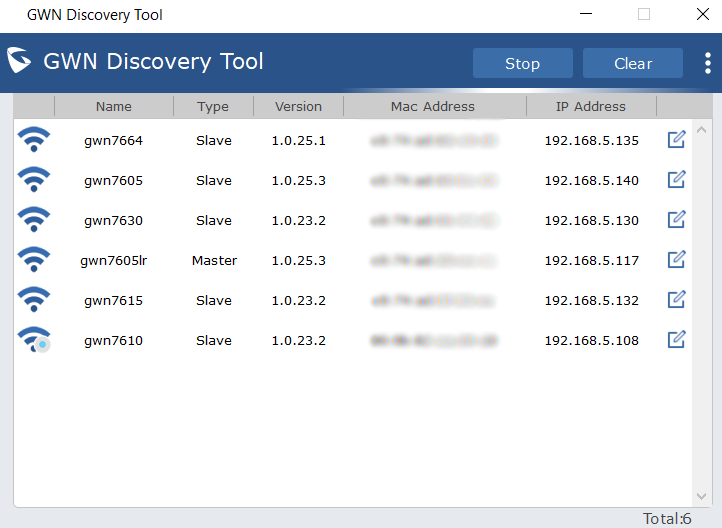

Use a Ferramenta de Descoberta GWN (GWN Discovery Tool) para escanear a rede, encontrar o IP do AP e acessar a interface de configuração.

O nome de usuário padrão é admin. A senha padrão é a Senha Wi-Fi exclusiva impressa na etiqueta do dispositivo.

Idioma da Interface

O GWN7630 suporta 17 idiomas. O idioma pode ser selecionado no canto superior direito da GUI web, antes ou depois do login.

Salvar e Aplicar

Após salvar as alterações, clique no botão "Aplicar Alterações" no menu superior para que as novas configurações entrem em vigor.

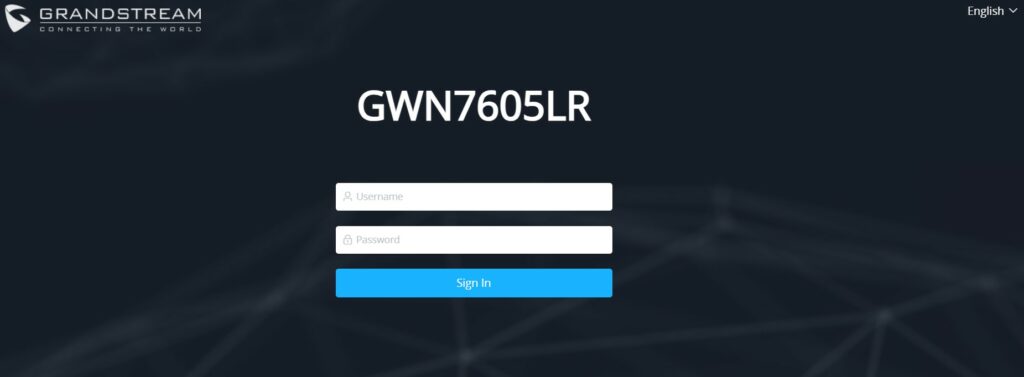

Página de login da interface web do GWN76xx

↑ Voltar ao índice

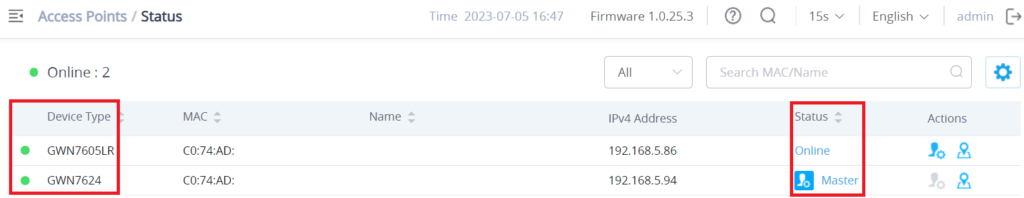

Modo Controlador (Master)

Controlador Integrado

O GWN7630 pode atuar como um Controlador Mestre, descobrindo, provisionando e gerenciando até 50 outros APs GWN76XX na rede.

Pareamento de APs Escravos

Acesse Access Points → Configuration, clique em "Discover APs" e depois em "Pair" para adicionar APs escravos à gerência do controlador.

Mestre de Failover (Redundância)

Para evitar um ponto único de falha, você pode designar um AP escravo como mestre de failover. Se o mestre principal cair, ele se promoverá a mestre temporário.

Recurso de Tomada de Controle (Takeover)

Permite que um novo mestre assuma o controle de APs escravos cujo mestre original ficou offline, usando a senha de administrador do mestre anterior.

Transferir Função de Mestre

O administrador pode transferir a função de Mestre para qualquer AP Escravo pareado, que passará a gerenciar todos os APs da rede.

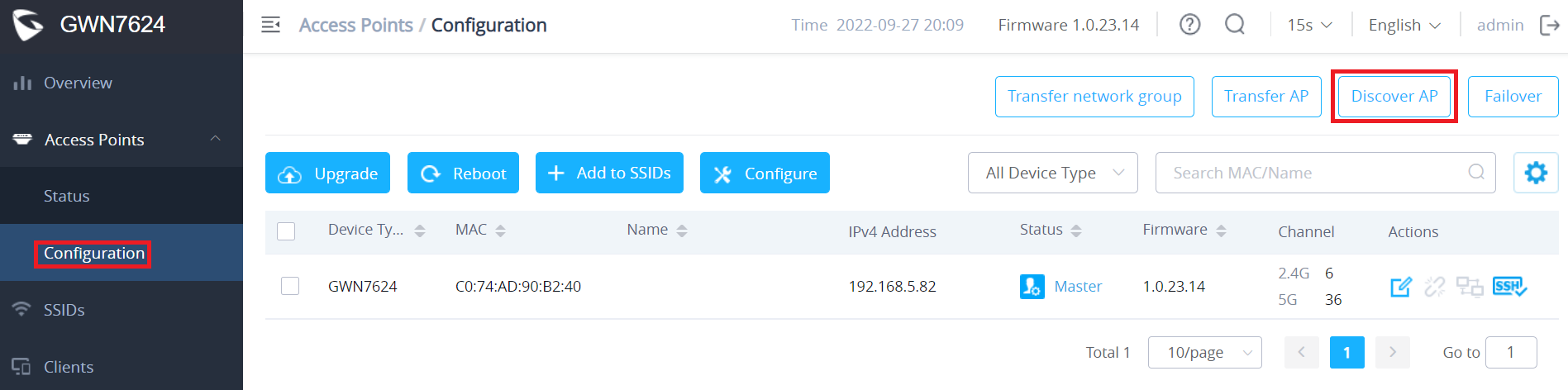

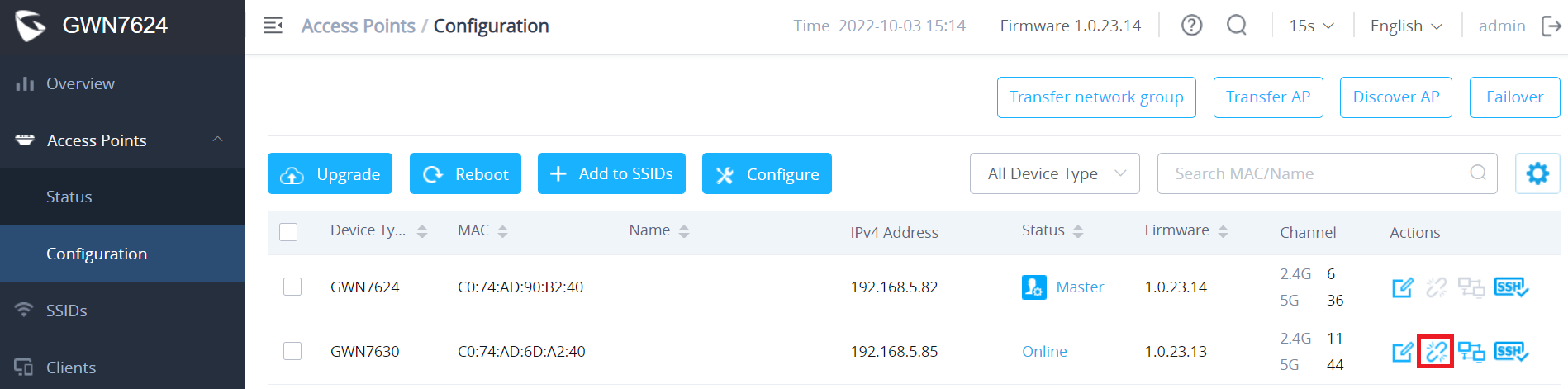

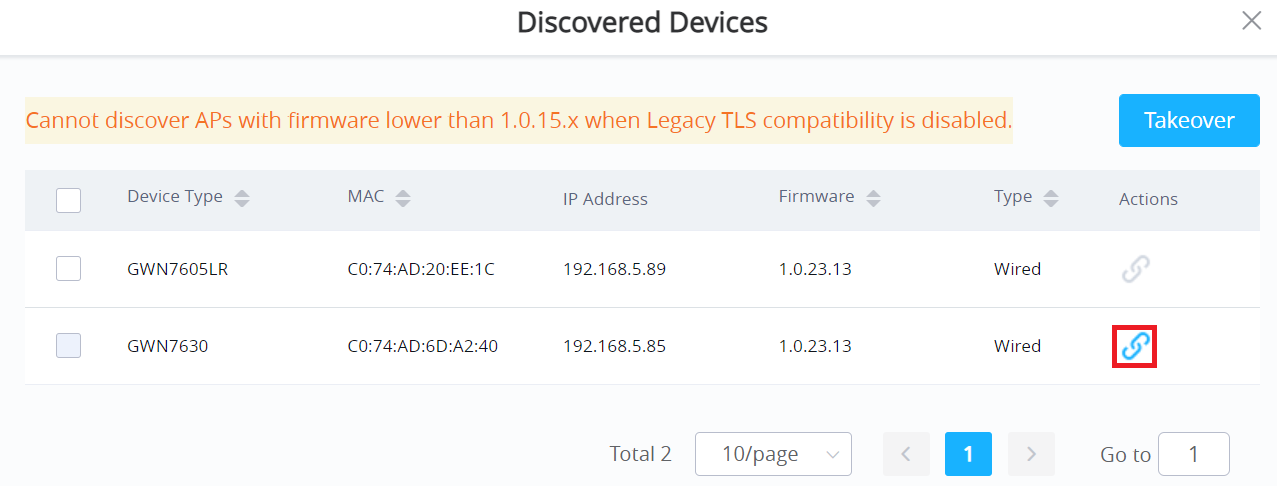

Página de descoberta e pareamento de APs

↑ Voltar ao índice

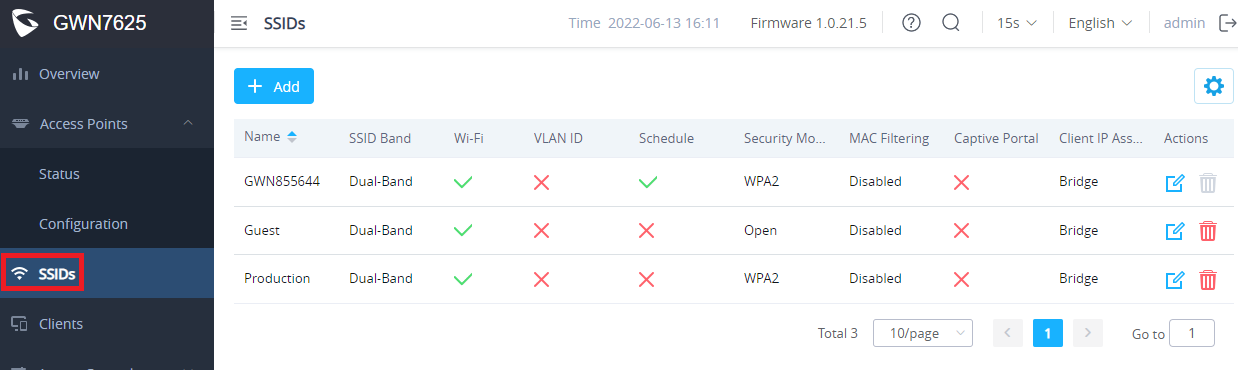

Configuração de SSIDs

Limites de SSID

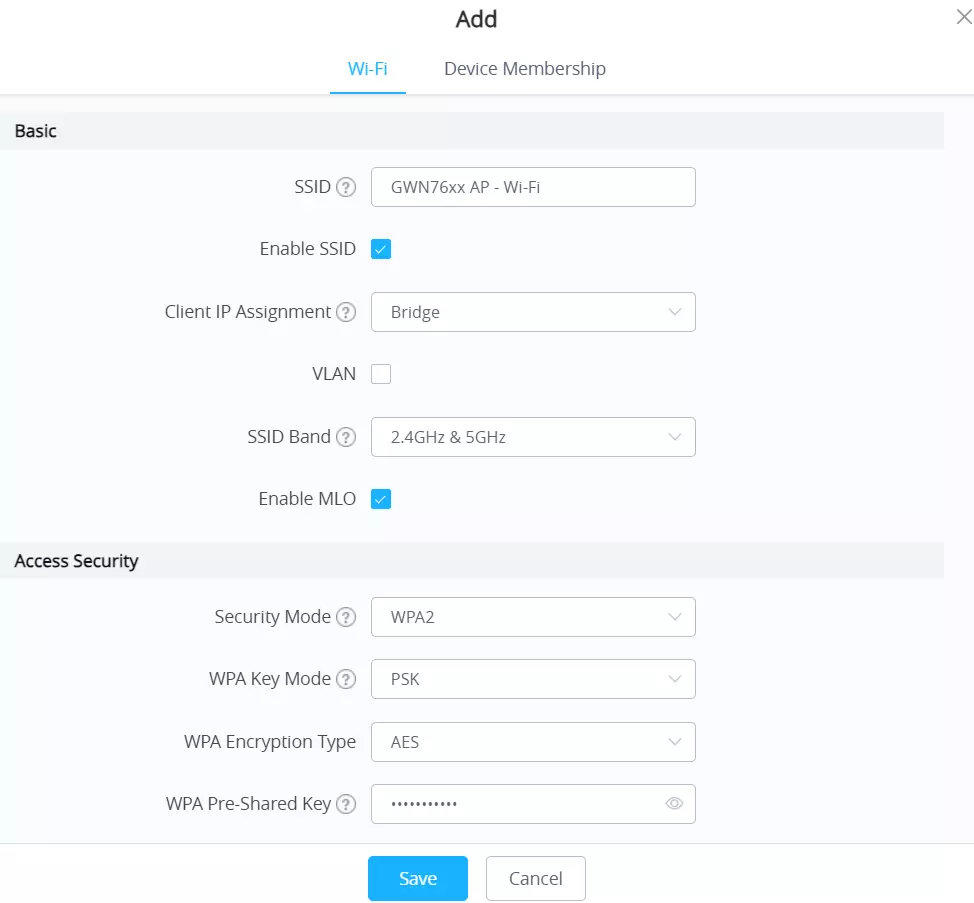

O GWN7630 suporta um total de 32 SSIDs (16 por rádio, 2.4GHz e 5GHz).

Atribuição de IP do Cliente

Pode ser configurado em modo Bridge (transparente) ou NAT (clientes obtêm IPs de um pool NAT).

Modos de Segurança

Suporta WEP, WPA3, WPA/WPA2-PSK e WPA/WPA2-Enterprise (TKIP/AES).

Configurações Avançadas

Inclui opções para ocultar o SSID, configurar tempo limite de inatividade do cliente, supressão de Multicast/Broadcast e habilitar o Gateway Bonjour.

Configuração Rápida para WP Phones

Recurso para criar e configurar rapidamente um SSID (wp_master) baseado nas configurações padrão dos telefones Wi-Fi (série WP).

↑ Voltar ao índice

Clientes e Controle de Acesso

Gerenciamento de Clientes

Na página "Clientes", é possível visualizar clientes conectados, editar configurações básicas, bloquear endereços MAC ou liberar concessões de IP de clientes offline.

Lista de Acesso (Blacklist Global)

Gerencie uma lista global de endereços MAC que serão bloqueados de acessar a rede Wi-Fi. O limite total é de 1024 entradas.

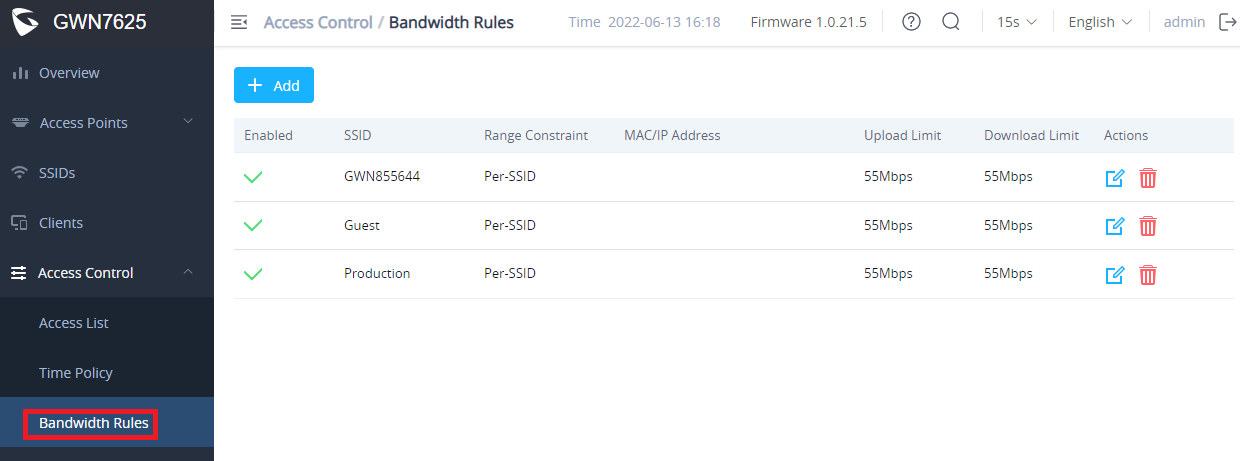

Regras de Largura de Banda

Permite limitar a utilização de largura de banda por SSID, por usuário (cliente), por endereço MAC ou por endereço IP.

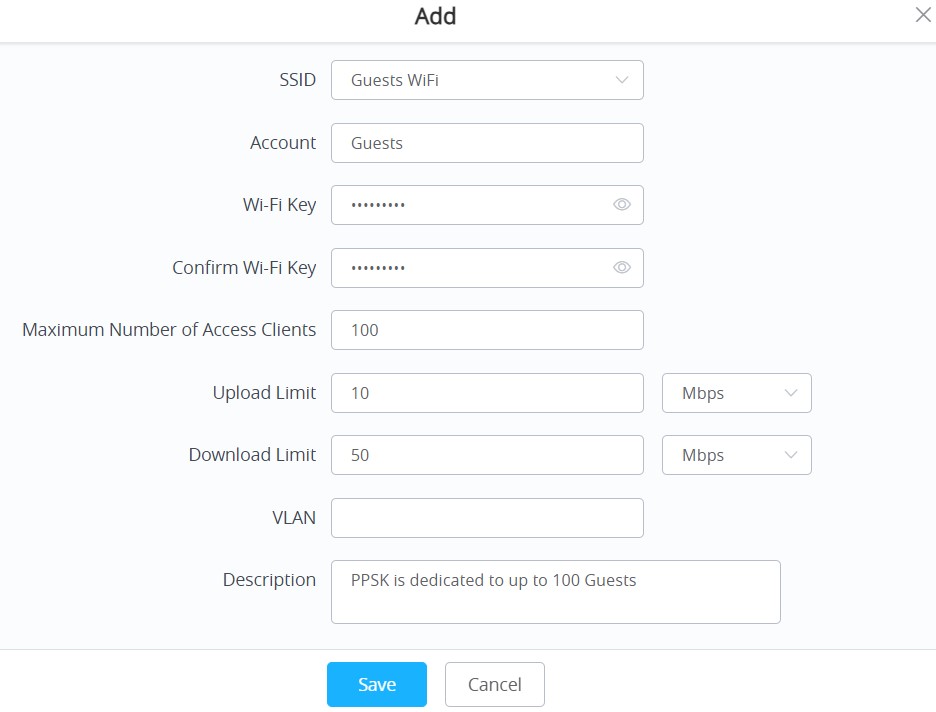

Chave Pré-Compartilhada Privada (PPSK)

Cria senhas Wi-Fi exclusivas por grupo de clientes ou por dispositivo (endereço MAC), em vez de usar uma única senha para todos. O limite máximo é de 300 contas PPSK.

Política de Tempo de Conexão

Permite definir um tempo fixo de conexão para os clientes. Após o limite, o cliente é desconectado e precisa aguardar um período de "resfriamento" configurável.

↑ Voltar ao índice

Portal Cativo (Captive Portal)

Função Principal

Define uma página de destino (Landing Page) que é exibida nos navegadores dos clientes Wi-Fi antes que o acesso à Internet seja concedido.

Tipos de Autenticação

Suporta autenticação gratuita, Servidor RADIUS, Login Social (Facebook, Twitter, Google), Vouchers, Login com senha, SAML SSO e Active Directory.

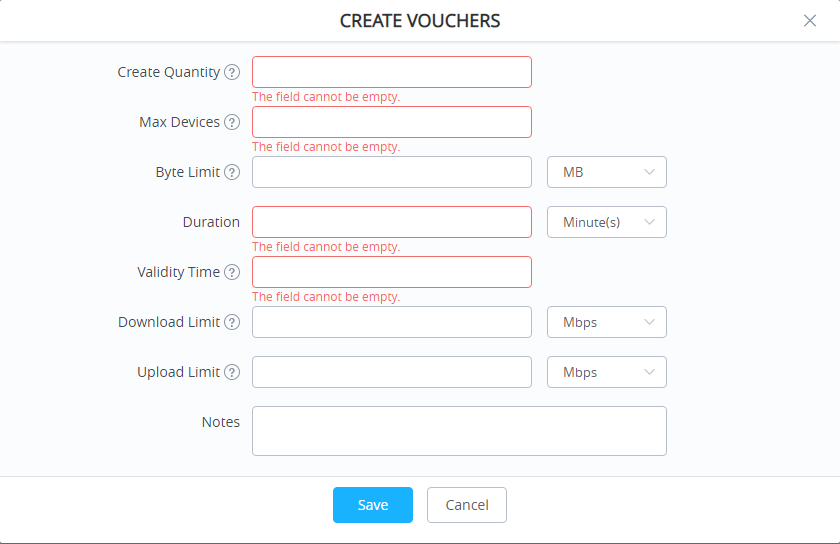

Vouchers

Permite gerar códigos aleatórios (Vouchers) para conceder acesso à Internet por duração e limite de dados definidos. O limite é de 1000 vouchers.

Página de Splash (Customização)

Permite visualizar e fazer upload de páginas HTML e arquivos relacionados (imagens, etc.) para personalizar a página de login do portal.

Regras de Autenticação

Defina regras de pré-autenticação (tráfego permitido antes do login) e pós-autenticação (tráfego bloqueado após o login).

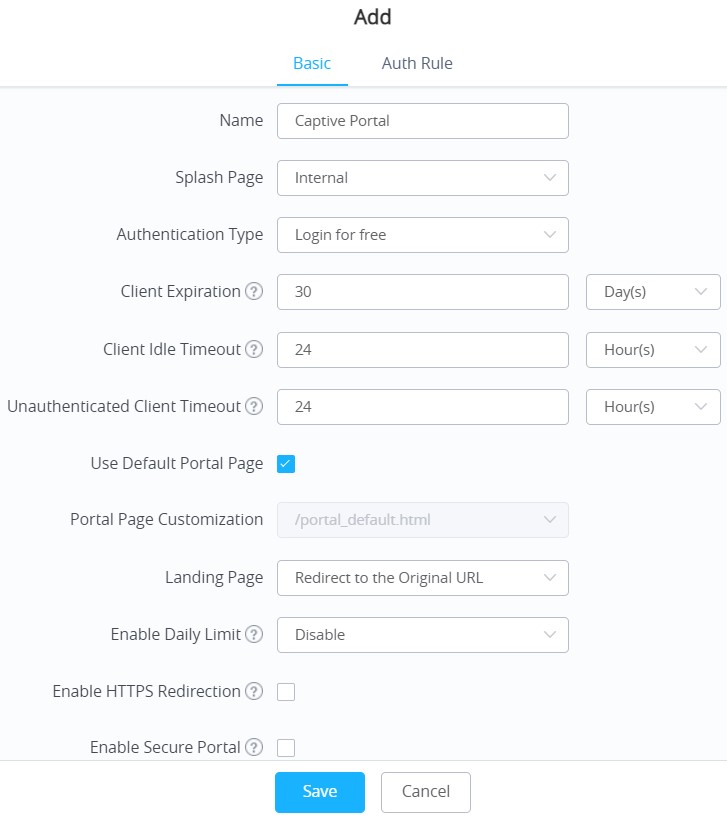

Página de lista de políticas do Portal Cativo

Adicionar nova política de Portal Cativo

↑ Voltar ao índice

Configurações de Rádio

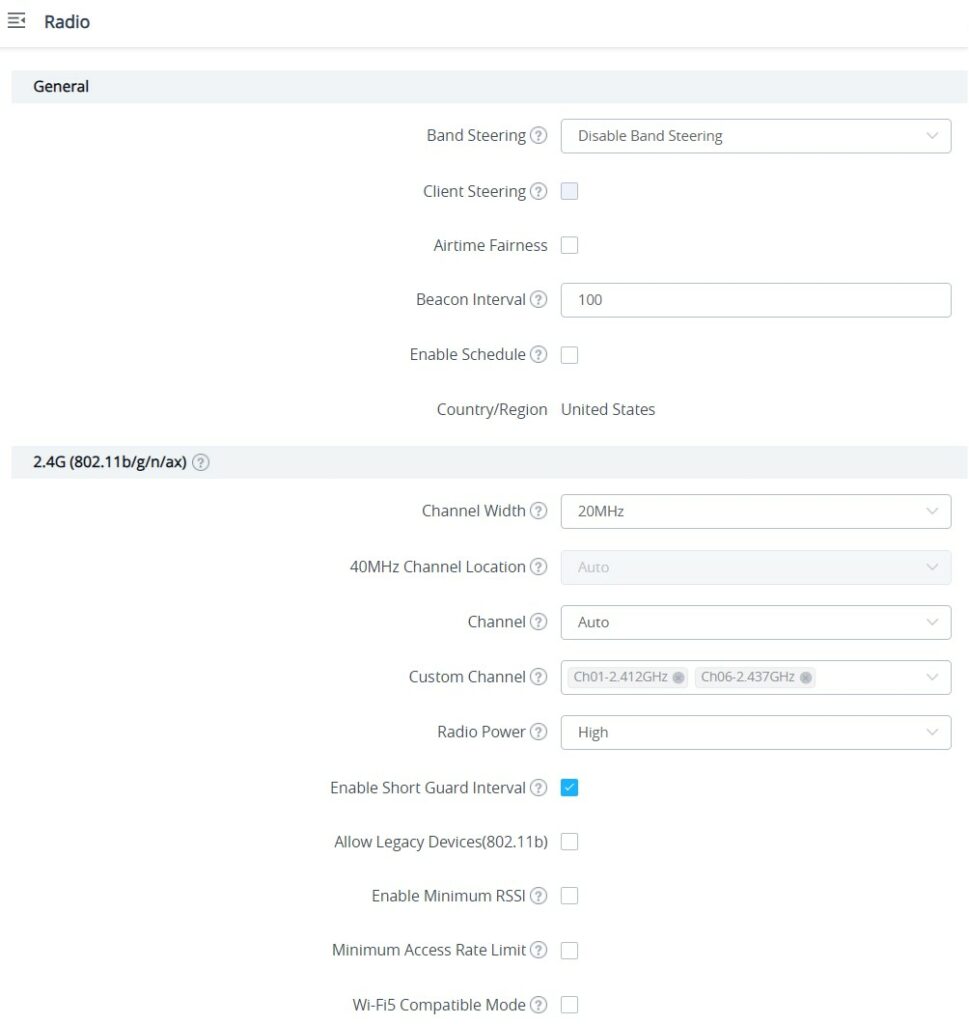

Direcionamento de Banda (Band Steering)

Ajuda a redirecionar clientes dual-band para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Direcionamento de Cliente (Client Steering)

Ajuda os clientes Wi-Fi a fazer roaming para outros APs dentro da mesma rede, com base em um limite de RSSI configurável.

Largura do Canal

Escolha a largura do canal (20, 40 ou 80 MHz para 5G). Canais mais largos oferecem maior taxa de transferência, mas podem ter mais interferência.

Potência do Rádio

Defina a potência de transmissão do rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Automática), dependendo da cobertura desejada.

Fairness de Tempo de Antena

Permite que clientes mais rápidos tenham mais tempo de antena do que clientes mais lentos, otimizando o desempenho geral.

↑ Voltar ao índice

Segurança (Firewall e ARP)

Detecção de APs Maliciosos (Rogue AP)

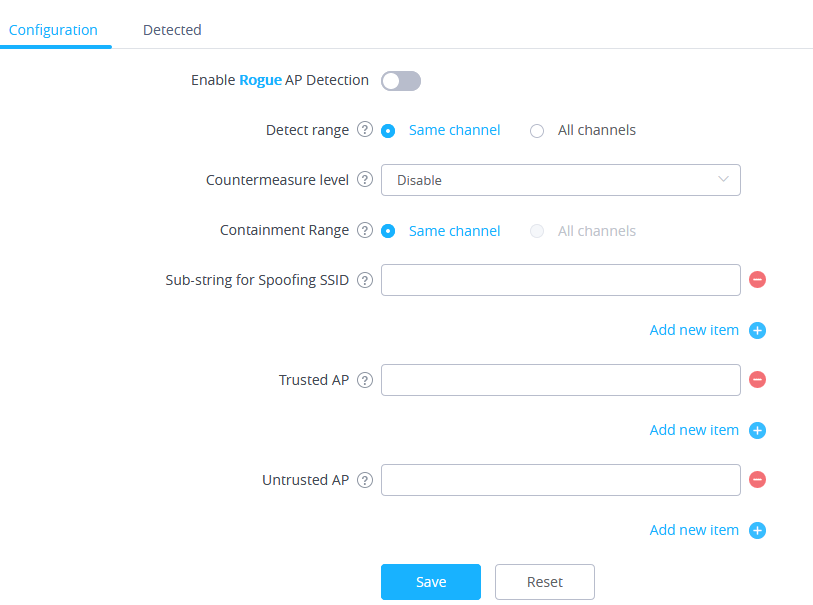

Permite detectar e conter APs não autorizados (Rogue APs) para prevenir intrusões maliciosas e aumentar a segurança da rede sem fio.

Configuração de Firewall

Permite controlar o tráfego de saída (Outbound) e entrada (Inbound) dos clientes, definindo políticas para negar ou permitir o tráfego com base em protocolo, SSID e destino.

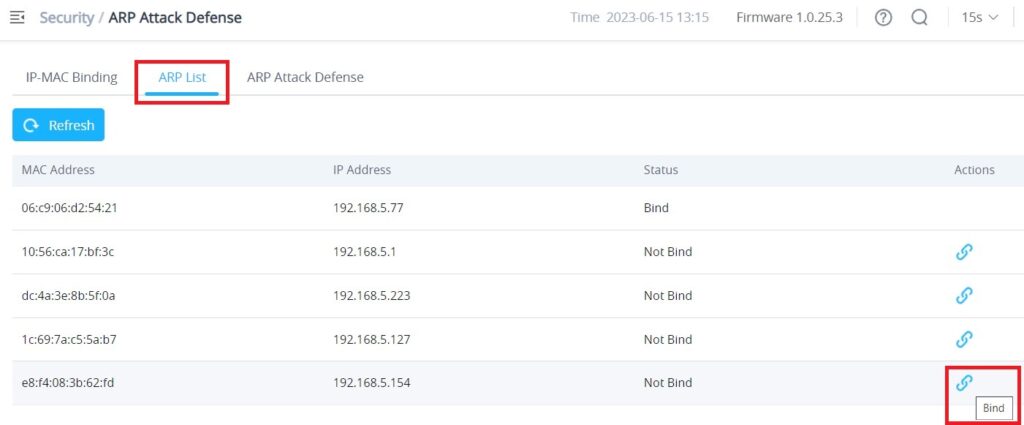

Defesa contra Ataque ARP

Protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular o endereço MAC a um endereço IP (IP-MAC Binding).

Defesa contra Ataque ND (IPv6)

Equivalente à Defesa ARP, mas para endereços IPv6. Verifica a consistência dos endereços MAC de origem nas mensagens ND para evitar spoofing.

↑ Voltar ao índice

Serviços (DHCP e SNMP)

Servidor DHCP

Permite criar e gerenciar múltiplos pools de servidor DHCP que serão mapeados para o SSID usando tags VLAN.

Pool NAT

Define um pool de endereços a partir do qual os clientes Wi-Fi obterão seus IPs, fazendo com que o AP atue como um roteador doméstico leve.

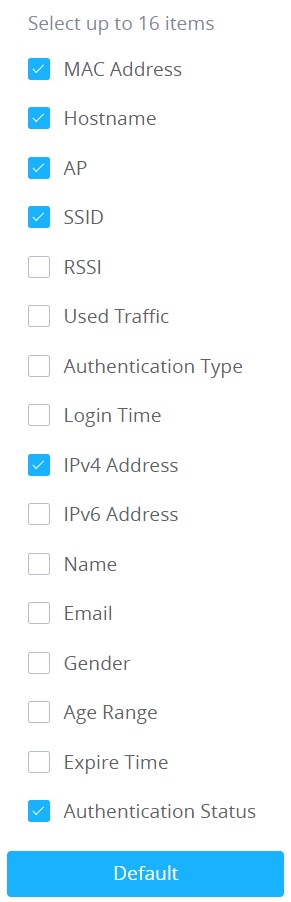

DHCP Estático

Permite configurar o DHCP estático, vinculando endereços IP a clientes específicos (endereço MAC) para garantir que o IP não mude.

SNMP

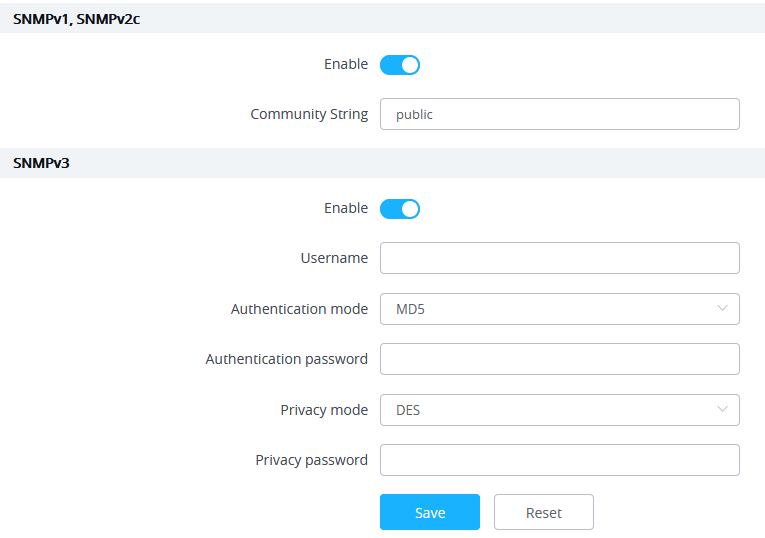

Opções disponíveis para integrar o GWN7630 com sistemas de monitoramento usando SNMPv1/v2c ou SNMPv3.

TR-069

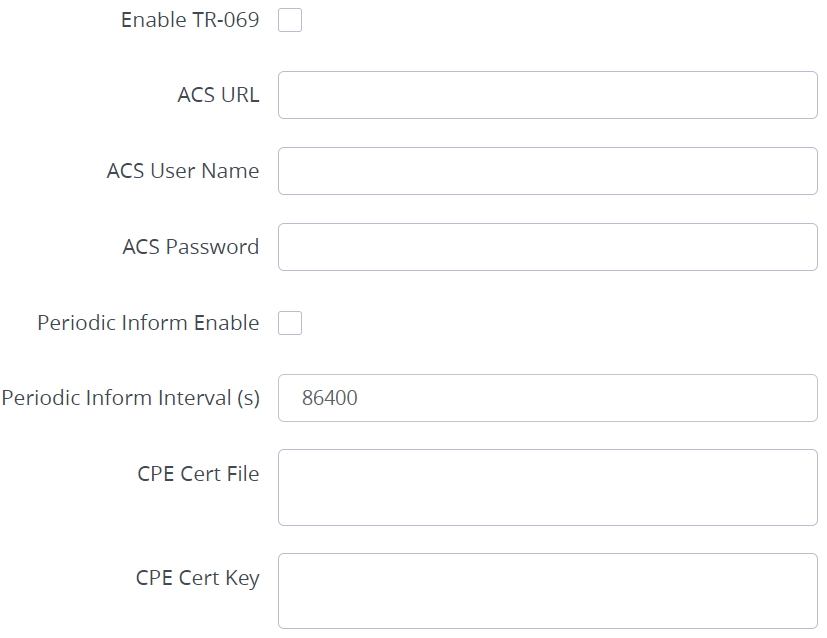

Permite habilitar o protocolo TR-069 para configuração remota e segura de dispositivos de rede.

↑ Voltar ao índice

Sistema e Rede Mesh

Configurações Básicas

Inclui controle de LED, VLAN de gerenciamento, proteção de Rebind, fuso horário e servidor NTP.

Gerenciamento de Contas

Permite alterar a senha do administrador e habilitar o acesso à interface web para usuários não administradores (função user).

Habilitar Rede Mesh

Ativa o recurso Mesh, criando uma conexão sem fio contínua entre múltiplos APs para roteamento eficiente de tráfego.

Interface Mesh

Configura a banda sem fio usada para a conexão de backhaul Mesh entre os APs: 2.4 GHz, 5 GHz ou 2.4 GHz & 5 GHz.

Agendamento

Permite criar perfis de agendamento para ligar/desligar recursos do GWN (como Wi-Fi, LEDs ou reinicialização) em horários e dias específicos.

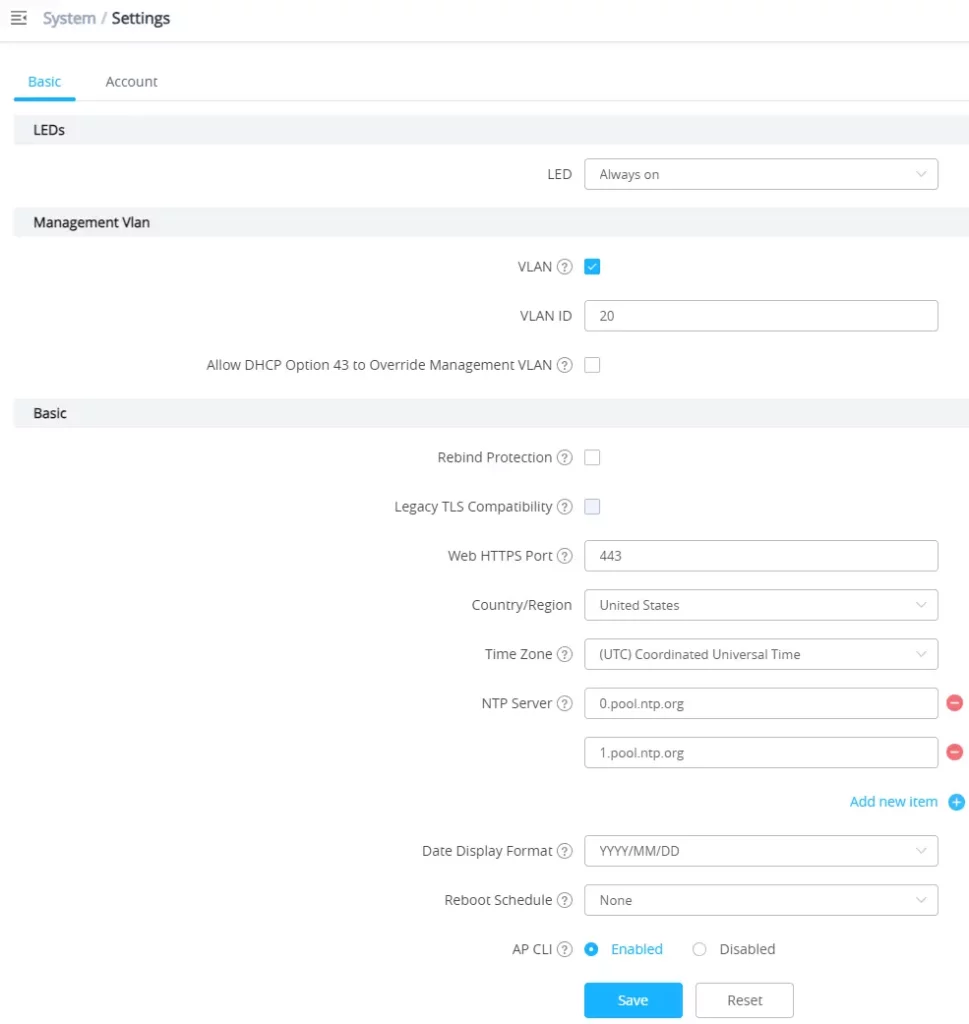

Configurações Básicas do Sistema GWN76xx

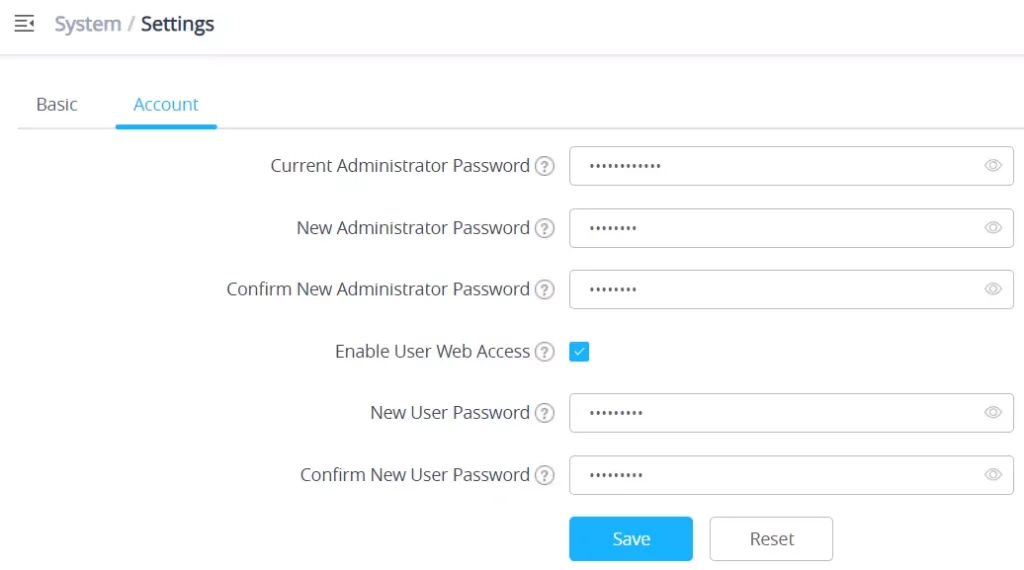

Configurações de Conta do Sistema GWN76xx

↑ Voltar ao índice

Manutenção e Restauração

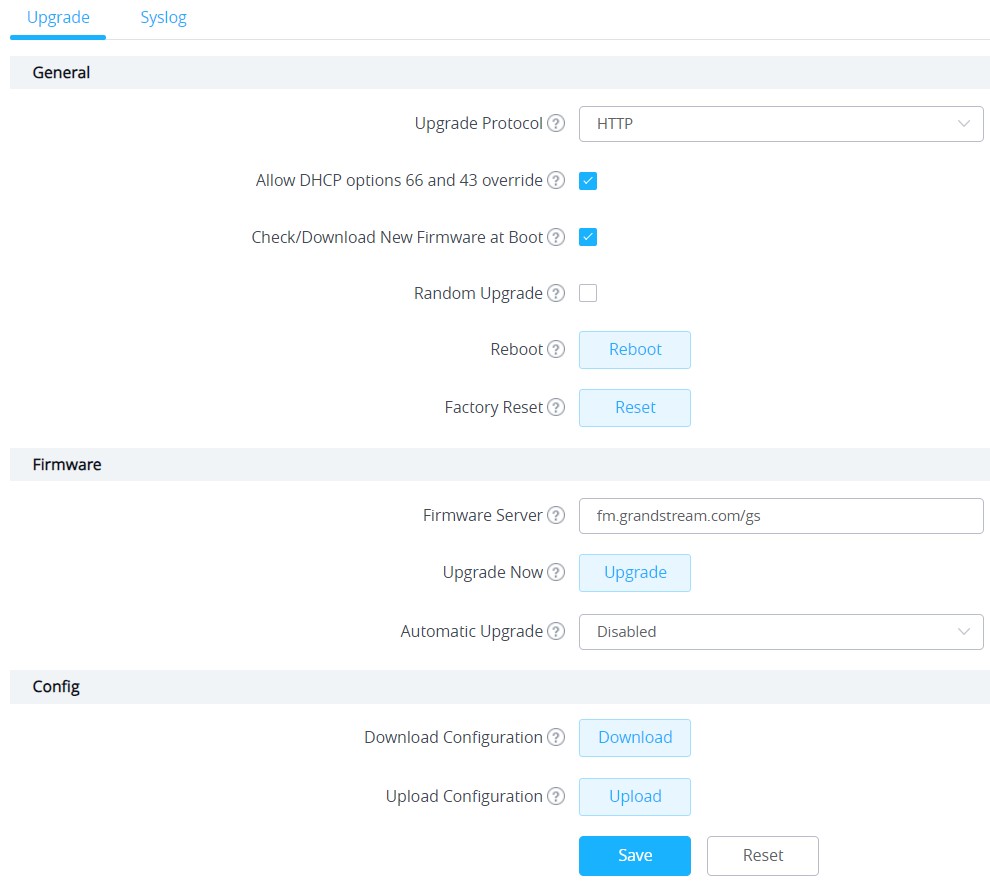

Atualização de Firmware

O firmware pode ser atualizado via TFTP/HTTP/HTTPS, configurando o URL/endereço IP do servidor na página de Manutenção.

Atualização Sequencial

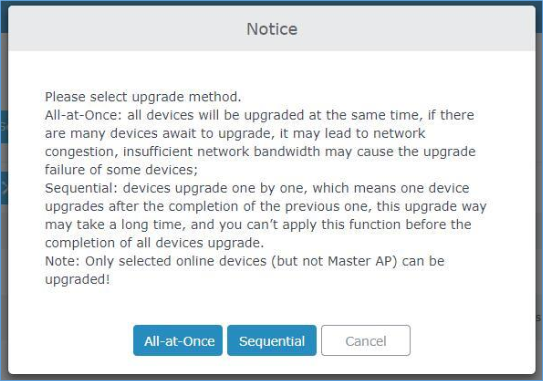

Ao atualizar múltiplos APs escravos, a opção "Sequencial" permite que os dispositivos atualizem um por um, evitando interrupção total do serviço Wi-Fi.

Backup e Restauração

É possível fazer o download do arquivo de configuração localmente para fins de backup e, se necessário, fazer o upload para restaurar as configurações.

Reinicialização e Reset de Fábrica

Use o botão de Reinicialização para reiniciar o dispositivo ou o botão de Restauração de Fábrica para apagar todas as configurações e voltar aos padrões de fábrica.

Syslog

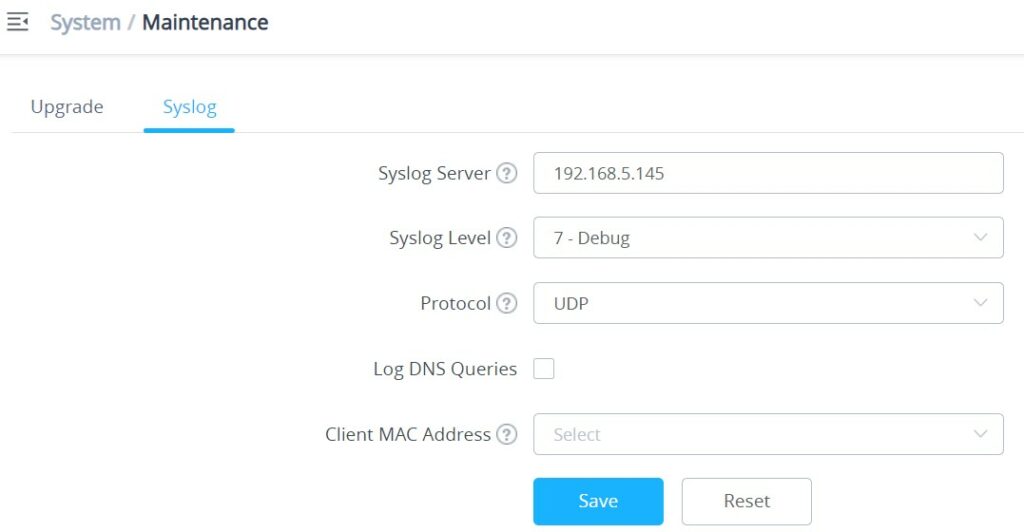

Permite enviar informações de log do sistema para um servidor remoto (Syslog Server). Oito níveis de log estão disponíveis, de Emergência a Debug.
