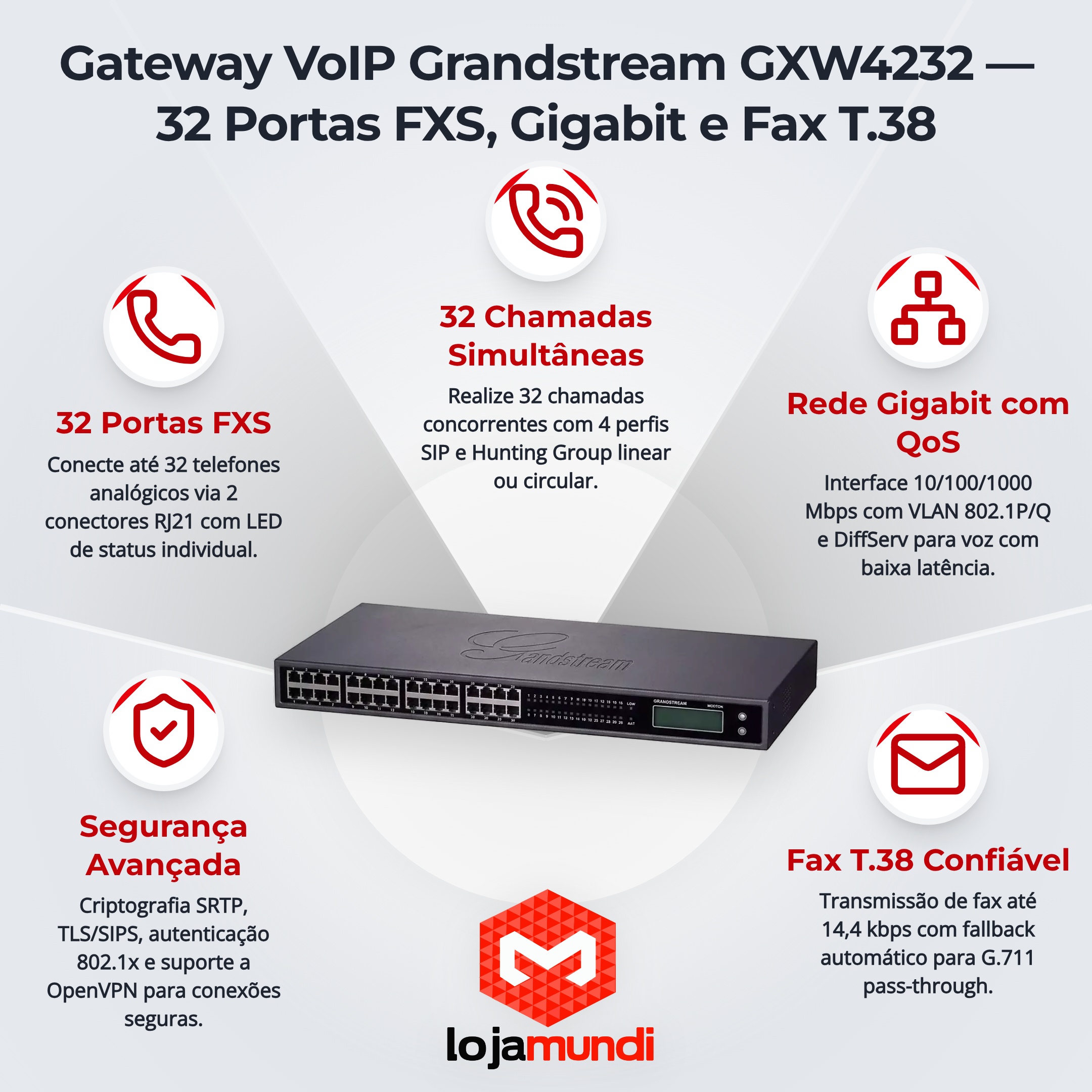

GXW4232 Grandstream: Gateway VoIP 32 Portas FXS, Gigabit e Fax T.38

O GXW4232 oferece 32 portas FXS, em 32 conectores RJ11 e, como interface alternativa, em 2 conectores Telco RJ21 de 50 pinos (24 pares ligados no primeiro e 8 no segundo).

O gateway tem 32 contas SIP, uma por porta, e 4 perfis de servidor SIP, e atende até 32 chamadas simultâneas; o manual exclui dessa conta as chamadas com SRTP.

Sim. O GXW4232 tem 1 porta de rede RJ-45 10/100/1000 Mbps, com negociação automática, que leva o tráfego de voz e dados e aceita QoS (DiffServ, ToS e VLAN 802.1P/Q).

Os codecs são G.711 (A/µ-law), G.722 (voz HD), G.723.1A, G.726 (16, 24, 32 e 40 kbps), G.729 A/B e iLBC; o Opus também está disponível na versão 2 de hardware. A ordem de preferência é definida por perfil, e o codec pode ser forçado por chamada com código estrela.

Sim. O gateway faz relé T.38 Grupo 3 a até 14,4 kbps, com comutação automática para G.711 (passagem de fax) quando o provedor não aceita T.38, e usa os data pumps V.17, V.21, V.27ter e V.29. Se houver problema no envio ou na recepção, o manual orienta alternar a opção de detecção do tom de fax.

O gateway usa SRTP (desativado de fábrica, habilitado no perfil), TLS/SIPS na sinalização, HTTPS na gerência, autenticação de rede 802.1X (EAP-MD5, EAP-TLS e EAP-PEAPv0/MSCHAPv2) e cliente OpenVPN. Há listas de permissão e de bloqueio para o lado WAN e bloqueio temporário após várias tentativas de login.

O hunting group usa uma única conta SIP em várias portas FXS. No modo linear (serial), a chamada vai para a menor porta livre; no circular, a distribuição é em rodízio (round-robin). Na versão 2 de hardware há também o modo paralelo, que toca em todas as portas livres do grupo ao mesmo tempo. Também serve para ligar as portas FXO de um sistema telefônico legado a um único número SIP.

O provisionamento automático usa TFTP, HTTP e HTTPS (FTP e FTPS também, na versão 2 de hardware). Para gestão centralizada, o gateway aceita TR-069 e SNMP v1, v2c e v3, com até 3 servidores de trap. O acesso administrativo é feito pela interface web (HTTP/HTTPS) ou por SSH.

A fonte que acompanha o produto tem entrada 100-240 VAC, 50/60 Hz e saída 12 V DC / 5 A. O fabricante pede para usar somente a fonte fornecida na embalagem, porque um adaptador alternativo pode danificar o equipamento.

Segundo a ficha técnica e os guias de instalação, o GXW4232 opera de 0 °C a 40 °C, com armazenamento entre -10 °C e 60 °C e umidade de 10% a 90% sem condensação. A instalação pode ser em mesa ou em rack (1U, com cantoneiras frontais).

O gateway oferece desvio incondicional, ocupado e por tempo (*72/*90/*92), Não Perturbe (*78), transferência cega (*87) e atendida, chamada em espera (*51/*50), retorno de chamada (*69), bloqueio/envio de Caller ID, chamada direta por IP (*47) e conferência a 3 vias.

Segundo as fontes da Grandstream, o gateway segue FCC parte 15 Classe B, CE e C-Tick, e a fonte de alimentação segue a norma UL.

Ligue o cabo de rede na porta LAN e conecte a fonte. Em um telefone analógico ligado a uma porta FXS, digite *** para abrir o menu de voz e a opção 002 para ouvir o endereço IP do gateway. Digite esse IP no navegador. Na versão 1 de hardware, a senha de administrador de fábrica é admin; na versão 2, é a senha aleatória impressa na etiqueta do aparelho. No primeiro acesso, o sistema exige trocar a senha padrão.

Olhe a etiqueta na parte de trás: a versão 2 traz V2 no nome do modelo (por exemplo, "GXW4232 V2") e a senha do aparelho impressa; se o modelo não traz V1 nem V2, o aparelho é da versão 1. As duas versões usam arquivos de firmware diferentes, então use o arquivo da sua versão. Opus, FTP/FTPS no provisionamento, hunting group paralelo e gerenciamento pelo GDMS são recursos da versão 2.

Sim. O guia de instalação pede medidas contra descargas atmosféricas: para-raios no local, o aparelho bem aterrado e um protetor contra surtos. A Grandstream também avisa para não desligar o aparelho da energia durante a inicialização nem durante a atualização de firmware.

A caixa traz o gateway GXW4232, 1 fonte de 12 V/5 A, 1 cabo Ethernet RJ45, 2 suportes de rack e o guia de instalação rápida. O cabo Telco RJ21 não acompanha este modelo.

O conector Telco é fêmea, de 50 pinos (25 pares). Use um cabo RJ21 macho de 50 pinos, que pode ir a um patch panel RJ11; o cabo só acompanha o GXW4248. No GXW4232, os 24 primeiros pares do 1º conector e os 8 primeiros do 2º são ligados.
