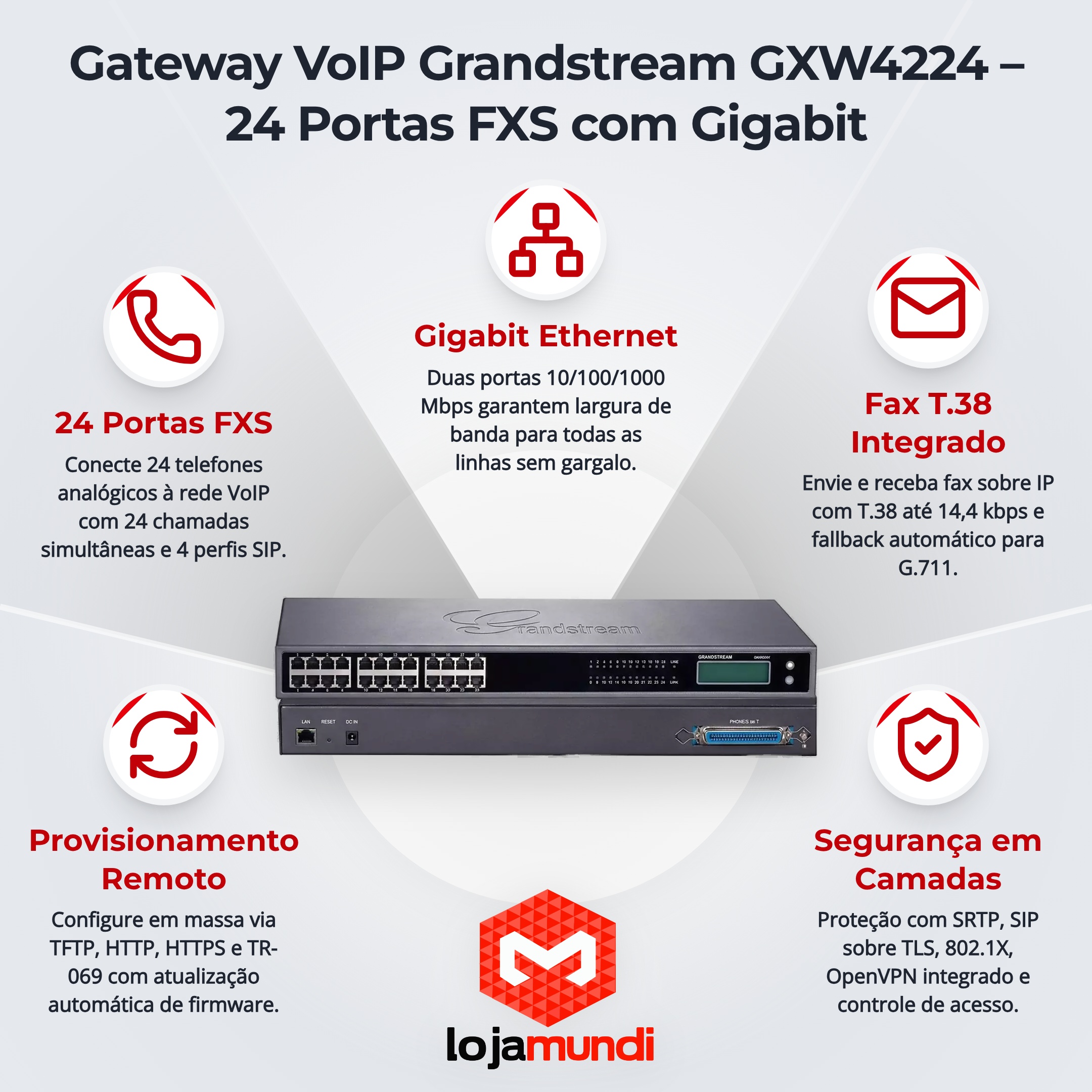

Gateway VoIP Grandstream GXW4224 - 24 Portas FXS com Gigabit Ethernet e 4 Perfis SIP

O GXW4224 oferece 24 portas FXS, em 24 conectores RJ11 e 1 conector Telco RJ21 de 50 pinos (o último par, pinos 25 e 50, não é ligado). Permite conectar telefones analógicos, máquinas de fax e as portas FXO de um sistema telefônico legado a uma plataforma VoIP, simplificando a migração para SIP.

O gateway tem 24 contas SIP, uma por porta, e 4 perfis de servidor SIP, que permitem registro em até quatro servidores SIP distintos. A capacidade é de 24 chamadas simultâneas; o manual exclui dessa conta as chamadas com SRTP.

Os codecs são G.711 (A/µ-law), G.722 (voz HD), G.723.1A, G.726 (16, 24, 32 e 40 kbps), G.729 A/B e iLBC; o Opus também está disponível na versão 2 de hardware. A ordem de preferência é definida por perfil, e o codec pode ser forçado por chamada com código estrela.

Sim. O gateway faz relé T.38 Grupo 3 a até 14,4 kbps, com comutação automática para G.711 (passagem de fax) quando o provedor não aceita T.38, e usa os data pumps V.17, V.21, V.27ter e V.29. Se houver problema no envio ou na recepção, o manual orienta alternar a opção de detecção do tom de fax.

O GXW4224 tem 1 porta de rede RJ45 10/100/1000 BASE-TX (Gigabit Ethernet), com negociação automática. É uma única porta, que leva o tráfego SIP e RTP das 24 portas FXS.

O gateway usa SRTP (desativado de fábrica, habilitado no perfil), TLS/SIPS na sinalização, HTTPS na gerência, autenticação de rede 802.1X (EAP-MD5, EAP-TLS e EAP-PEAPv0/MSCHAPv2) e cliente OpenVPN. Há listas de permissão e de bloqueio para o lado WAN e bloqueio temporário após várias tentativas de login.

O hunting group usa uma única conta SIP em várias portas FXS. No modo linear (serial), a chamada vai para a menor porta livre; no circular, a distribuição é em rodízio (round-robin). Na versão 2 de hardware há também o modo paralelo, que toca em todas as portas livres do grupo ao mesmo tempo. Também serve para ligar as portas FXO de um sistema telefônico legado a um único número SIP.

Sim. O recurso Inter-Port Calling permite ligações internas mesmo sem registro em servidor SIP. Pelo menu IVR, basta digitar *** 7XX (onde XX é o número da porta). Por exemplo, para falar com a porta 1 disca-se ***701; para a porta 24, ***724.

A configuração pode ser entregue por TFTP, HTTP e HTTPS (FTP e FTPS também, na versão 2 de hardware), com arquivos de configuração nomeados pelo MAC, e por TR-069. A verificação de firmware e de configuração pode ser agendada para todos os dias ou toda semana, e há suporte ao servidor GAPS da Grandstream e ao 3CX Auto Provision.

Segundo a ficha técnica e os guias de instalação, o equipamento opera de 0 °C a 40 °C, com armazenamento entre -10 °C e 60 °C e umidade relativa de 10% a 90% sem condensação. Aceita montagem em mesa ou em rack (1U, com cantoneiras frontais).

Sim. O gateway inclui chamada em espera, transferência cega (*87) e atendida, conferência de 3 vias, desvio incondicional (*72), desvio quando ocupado (*90), desvio por tempo (*92), Não Perturbe (DND) (*78) e retorno de chamada (*69). Os recursos são acionados por códigos estrela e pela tecla flash do telefone analógico.

A fonte que acompanha o produto tem entrada 100-240 VAC, 50/60 Hz e saída 12 V DC / 5 A. O fabricante pede para usar somente a fonte fornecida na embalagem, porque um adaptador alternativo pode danificar o equipamento.

Ligue o cabo de rede na porta LAN e conecte a fonte. Em um telefone analógico ligado a uma porta FXS, digite *** para abrir o menu de voz e a opção 002 para ouvir o endereço IP do gateway. Digite esse IP no navegador. Na versão 1 de hardware, a senha de administrador de fábrica é admin; na versão 2, é a senha aleatória impressa na etiqueta do aparelho. No primeiro acesso, o sistema exige trocar a senha padrão.

Olhe a etiqueta na parte de trás: a versão 2 traz V2 no nome do modelo (por exemplo, "GXW4224 V2") e a senha do aparelho impressa; se o modelo não traz V1 nem V2, o aparelho é da versão 1. As duas versões usam arquivos de firmware diferentes, então use o arquivo da sua versão. Opus, FTP/FTPS no provisionamento, hunting group paralelo e gerenciamento pelo GDMS são recursos da versão 2.

Sim. O guia de instalação pede medidas contra descargas atmosféricas: para-raios no local, o aparelho bem aterrado e um protetor contra surtos. A Grandstream também avisa para não desligar o aparelho da energia durante a inicialização nem durante a atualização de firmware.

A caixa traz o gateway GXW4224, 1 fonte de 12 V/5 A, 1 cabo Ethernet RJ45, 2 suportes de rack e o guia de instalação rápida. O cabo Telco RJ21 não acompanha este modelo.

O conector Telco é fêmea, de 50 pinos (25 pares). Use um cabo RJ21 macho de 50 pinos, que pode ir a um patch panel RJ11; o cabo só acompanha o GXW4248. No GXW4224, o último par (pinos 25 e 50) não é ligado.
