P23GW - Guia do Usuário

Manual do Usuário e Guia de Configuração

Qualidade de Áudio HD
Oferece qualidade de áudio HD líder do setor e uma vasta gama de recursos de telefonia empresarial.
Conectividade Wi-Fi
Conecte o telefone a uma rede sem fio. O modelo P23GW suporta bandas de 2.4GHz e 5GHz.
Teclas Programáveis M1-M6
Configure as 6 teclas de memória (M1-M6) como discagem rápida ou outras funções através da interface web.
Configurações via Web
Gerenciamento completo do telefone através da interface web para configurar contas SIP, rede e outras funcionalidades.

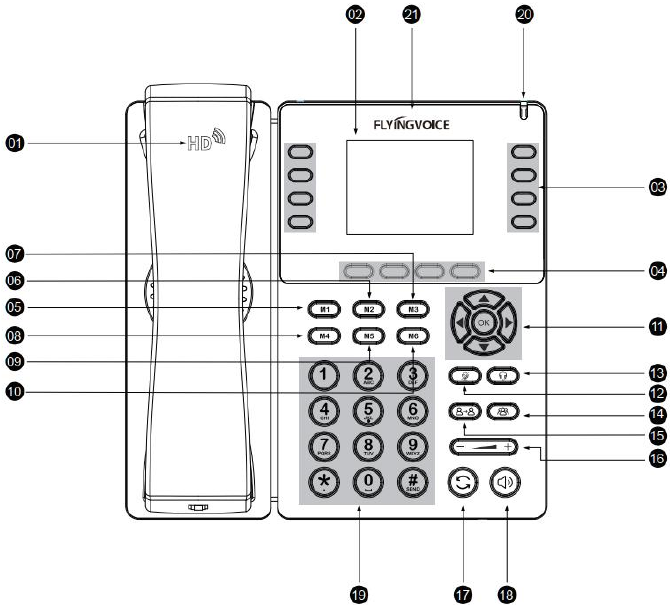

Visão Geral do Hardware do P23GW

Inicialização e Status

1
Inicialização do Telefone
Após ligar o telefone, o logotipo 'FLYINGVOICE' é exibido. Aguarde a barra de progresso carregar completamente durante a inicialização.
2
Obtenção de Rede
Por padrão, o telefone obtém as configurações de rede (endereço IP, máscara de sub-rede, gateway e DNS) automaticamente via DHCP.
3
Verificação de Status
Para visualizar o status da rede e do telefone, pressione Menu e depois selecione Status.

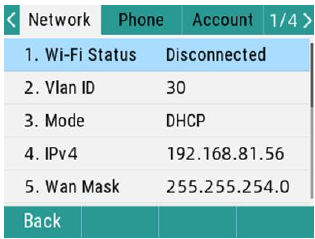

Tela de Status do Telefone P23GW

Realizando e Encerrando Chamadas

1
Realizando uma Chamada
Retire o monofone do gancho ou pressione a tecla Viva-voz/Headset. Digite um número e pressione a tecla programável Enviar.
2
Rediscar
Pressione a tecla Rediscar para ligar para o último número discado.
3
Atendendo Chamadas
Para atender uma chamada, retire o monofone do gancho, pressione a tecla Viva-voz/Headset ou a tecla programável Atender.
4
Encerrando a Chamada
Para encerrar a chamada, pressione a tecla Cancelar, recoloque o monofone no gancho ou pressione a tecla Viva-voz se estiver em uso.
Tela de discagem do telefone P23GW
Mudo e Atendimento Automático
1
Silenciar Chamada (Mudo)
Durante uma chamada, pressione a tecla Mudo. O LED da tecla ficará vermelho, indicando que o microfone está desativado. Pressione novamente para reativar o áudio.
2
Habilitar Atendimento Automático (Web)
Acesse a interface web em Telefone → Preferências → Diversos. Habilite a opção Atender Automaticamente Todos os Números e salve.
3
Funcionamento do Atendimento Automático
Com o recurso habilitado, qualquer chamada recebida será atendida automaticamente no modo viva-voz quando o telefone estiver ocioso.

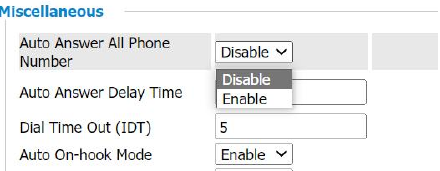

Configuração de atendimento automático na interface web
Espera (Hold) e Chamada em Espera
1
Colocar em Espera (Hold)
Durante uma chamada ativa, pressione a tecla programável Espera para colocar a chamada em espera.
2
Retomar Chamada
Pressione a tecla programável Retomar para restaurar a chamada. Se houver várias chamadas em espera, selecione a desejada primeiro.
3
Habilitar Chamada em Espera (Web)
Acesse Conta SIP → Linha x e ative a opção Chamada em Espera. Salve para aplicar.
4
Funcionamento da Chamada em Espera
Com o recurso habilitado, você pode atender novas chamadas recebidas enquanto já está em uma ligação. Um tom de aviso soará.

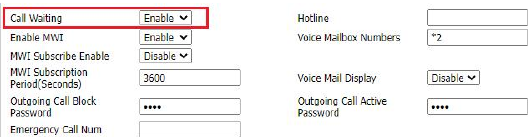

Configuração de chamada em espera na interface web
Chamadas de Conferência
1
Conferência Local de 6 Vias
O telefone suporta conferências locais com até 6 participantes (você e mais cinco contatos).
2
Iniciar Conferência Local
Ligue para o primeiro participante. Após ele atender, pressione Conferência, disque para o segundo participante e, quando ele atender, pressione Conferência novamente para unir as chamadas.
3
Dividir a Conferência
Pressione a tecla programável Dividir para separar a conferência em chamadas individuais, colocando todos os outros participantes em espera.
4
Encerrar a Conferência
Pressione a tecla programável Encerrar Chamada para finalizar a conferência para todos os participantes.
Chamadas de Conferência
Configuração de Rede Básica (Telefone)
1
Acessar Configurações de Rede
Pressione Menu → Config. Avançadas (senha: admin) → Rede → Porta WAN.
2
Modo IP
Selecione o modo de endereço IP: IPv4 ou IPv6.
3
Modo DHCP
Pressione a tecla Alternar para selecionar DHCP e obter o endereço IP automaticamente.
4
Modo IP Estático
Selecione IP Estático e configure manualmente: Endereço IP, Máscara, Gateway Padrão, DNS Primário e Secundário.

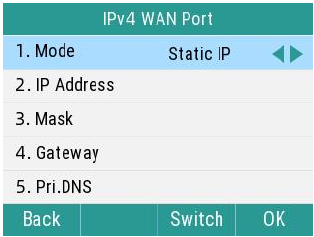

Configurações de IP estático na interface do telefone
Registro de Conta SIP (Web)
1
Acessar Configurações de Linha SIP (Web)
Faça login na interface web e navegue para Conta SIP → Linha x. Defina Habilitar Linha como habilitado.
2
Credenciais do Usuário
Preencha as informações do usuário: Nome de Exibição, Nome do Telefone, Conta e Senha.
3
Endereço do Servidor SIP
Insira as informações de registro e proxy: Servidor Proxy, Porta do Proxy e Transporte.
4
Verificar Status
Após aplicar, verifique o LED da tecla de linha. Se estiver verde sólido, a linha foi registrada com sucesso.

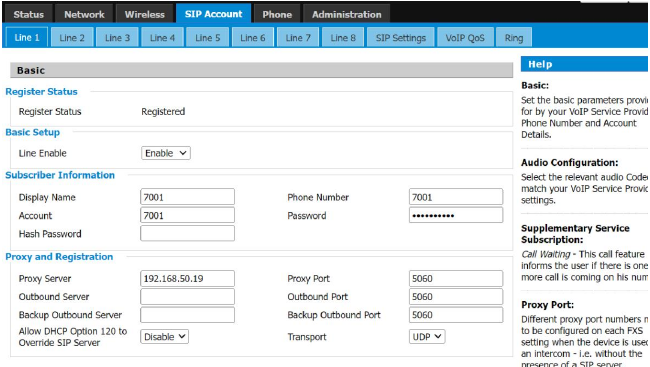

Configurações de registro SIP na interface web
Rede Sem Fio (Wi-Fi)
1
Ativar Modo Wi-Fi
No telefone, acesse Menu → Básico → Ligado para ativar a função.
2
Conectar a uma Rede
Selecione Redes Disponíveis, escolha a rede desejada, selecione Conectar e insira a senha, se necessário.
3
Alterar Banda Wi-Fi (Apenas P23GW)
Para alterar a banda de frequência, acesse Configuração Wi-Fi → Banda Wi-Fi e escolha entre 2.4g ou 5g.
4
Desconectar da Rede
Em Redes Disponíveis, pressione sobre a rede conectada e selecione Desconectar.

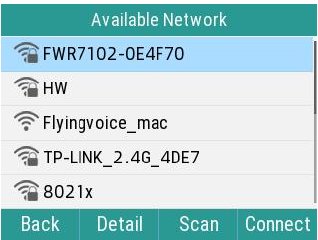

Conexão a uma rede Wi-Fi na interface do telefone
Teclas de Função (M1-M6)
1
Teclas Programáveis M1-M6
As teclas M1 a M6 podem ser configuradas. O tipo padrão é Discagem Rápida, e a configuração é feita via interface web.
2
Configurar via Web
Acesse Telefone → Tecla Programável. Para cada tecla de M1 a M6, preencha o número desejado no campo valor.
3
Configurar via Telefone
Pressione e segure uma tecla M (M1-M6), selecione a conta e insira o número a ser associado.
4
Tipos de Tecla
Além de Discagem Rápida, você pode alterar o tipo da tecla para outras funções, como Interfone ou Paging.

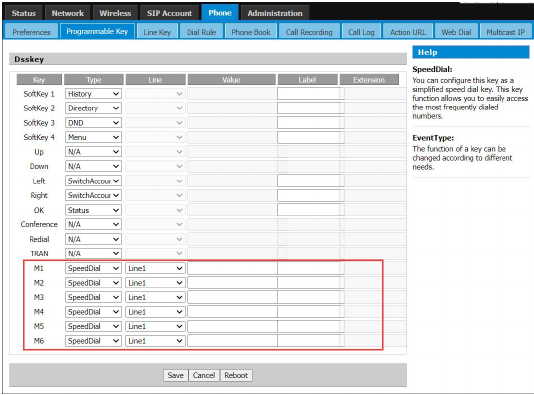

Configuração de Teclas Programáveis na interface web
Configurações Básicas
1
Idioma
Para alterar o idioma da interface do telefone, acesse Menu → Básico → Idioma e selecione o idioma desejado.
2
Luz de Fundo (Backlight)
Ajuste as configurações da luz de fundo da tela em Menu → Básico → Luz de Fundo.
3
Senha do Administrador
Altere a senha de administrador em Menu → Config. Avançadas → Definir Senha.
4
Bloqueio do Telefone
Ative o bloqueio do teclado do telefone para evitar uso não autorizado em Menu → Básico → Bloqueio do Telefone.

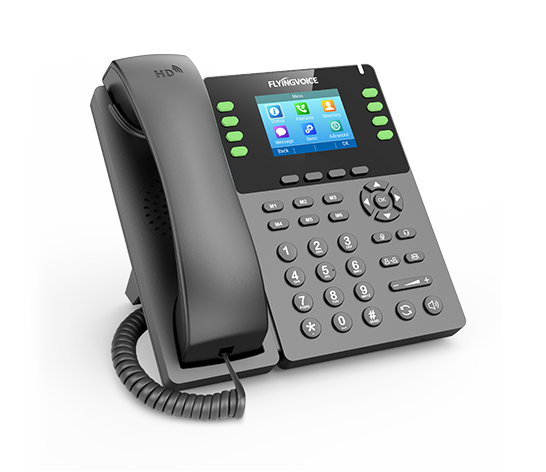

Configurações Básicas
Configurações de Áudio
1
Ajuste de Volume
Use as teclas de Volume para ajustar o volume do monofone, headset ou viva-voz durante uma chamada ou enquanto o telefone estiver ocioso (para o toque).
2
Toque de Chamada
Para alterar o toque de chamada, acesse Menu → Básico → Som → Toques e selecione uma das opções disponíveis.

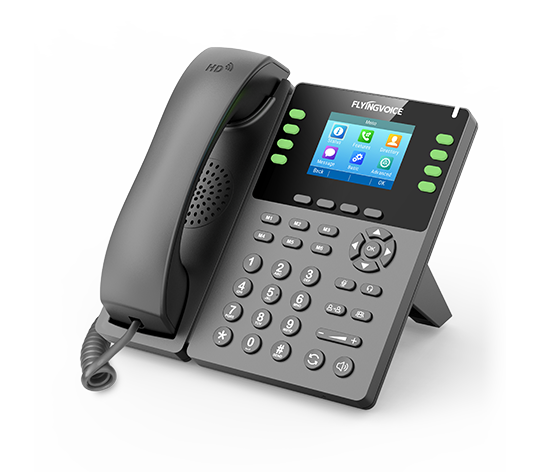

Configurações de Áudio
Gravação em Unidade USB
1
Habilitar Gravação USB
Insira um pendrive na porta USB. No telefone, acesse Menu → Recursos → Gravação USB e habilite a opção.
2
Gravar uma Chamada
Durante uma chamada, pressione Mais e depois Iniciar Gravação. Para parar, pressione Parar Gravação.
3
Visualizar Gravações
Para ouvir os arquivos gravados, acesse Menu → Recursos → Gravação USB → Arquivos de Gravação.
4
Configurações de Gravação (Web)
Na interface web, acesse Telefone → Gravação de Chamada para configurar o modo de gravação como Manual ou Automático.

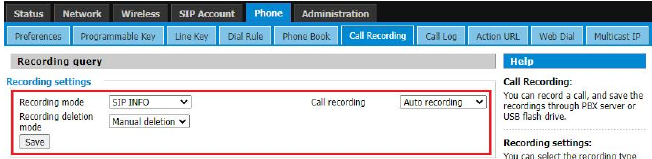

Configurações de gravação de chamada na interface web
Agenda de Contatos
1
Contatos Locais
Acesse a agenda de contatos local em Menu → Agenda → Contatos Locais. Você pode adicionar, editar ou excluir contatos.
2
Lista de Bloqueio (Blacklist)
Adicione números à lista de bloqueio para rejeitar chamadas automaticamente. Acesse em Menu → Agenda → Lista de Bloqueio.
3
Salvar do Histórico de Chamadas
No Histórico de chamadas, selecione uma entrada, pressione Opção e escolha Adicionar aos Contatos para salvá-la na agenda.
4
Bloquear do Histórico de Chamadas
No Histórico de chamadas, selecione uma entrada, pressione Opção e escolha Adicionar à Lista de Bloqueio.

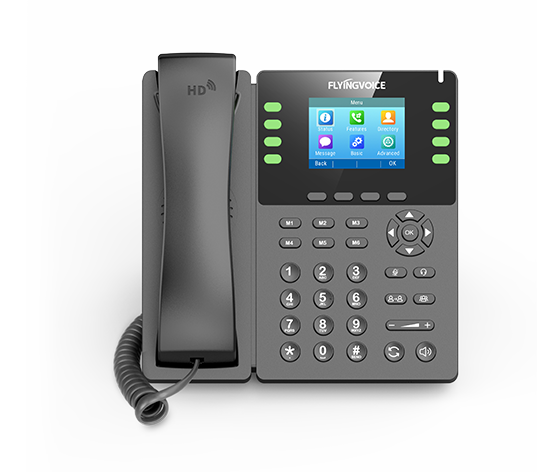

Agenda de Contatos
