Grandstream GXP1630 - Guia de Administração

Suporte a SIP RFC3261, TCP/IP/UDP, RTP/RTCP, RTCP-XR, HTTP/HTTPS, FTP/FTPS, ARP, ICMP, DNS, DHCP, PPPoE, SSH, TFTP, NTP, STUN, LLDP-MED, LDAP, TR-069, 802.1x, TLS, SRTP.

Duas portas Ethernet 10/100/1000 Mbps com detecção automática e PoE integrado.

3 teclas de linha, 3 softkeys XML programáveis, 5 teclas de navegação/menu, 8 teclas BLF e 13 teclas de função dedicadas (Página/Intercom, Agenda, Mensagem, etc.).

Espera, transferência, encaminhamento, conferência de 4 vias, estacionamento/captura de chamadas, agenda para até 1000 contatos e histórico de 200 registros.

Controle de acesso em nível de usuário e administrador, autenticação MD5, arquivo de configuração criptografado com AES de 256 bits, TLS, SRTP, HTTPS e controle de acesso à mídia 802.1x.

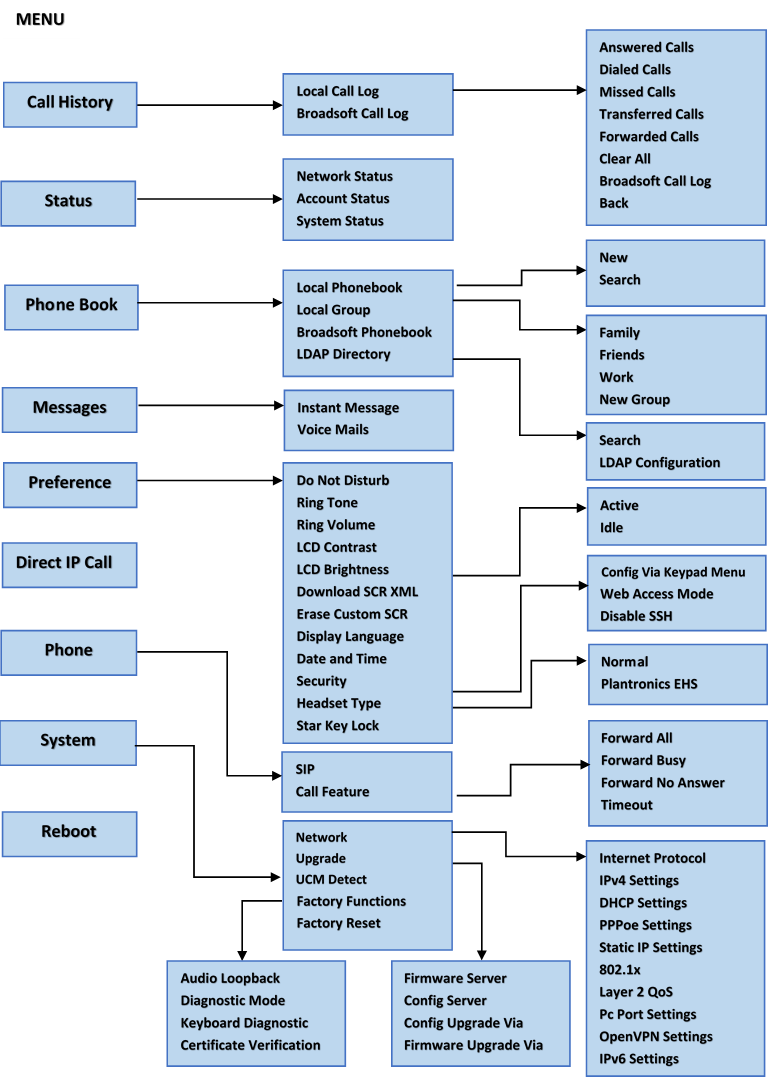

Com o telefone inativo, pressione o botão redondo MENU para entrar no menu de configuração do LCD.

Use as teclas de seta CIMA/BAIXO/ESQUERDA/DIREITA para navegar entre as opções do menu.

Pressione o botão redondo MENU novamente para entrar na opção selecionada.

Pressione a tecla de seta para a ESQUERDA para retornar ao menu anterior. O telefone sai do modo de menu automaticamente após 60 segundos de inatividade.

Com o telefone inativo, use as setas para acessar rapidamente: CIMA (Chamadas Perdidas), BAIXO (Chamadas Realizadas), DIREITA (Chamadas Atendidas).

Certifique-se de que seu computador esteja conectado à mesma rede que o telefone GXP1630.

No telefone, pressione MENU e navegue até Status → Status da Rede para visualizar o endereço IP.

Abra um navegador web em seu computador e digite o endereço IP do telefone na barra de endereços (ex: http://192.168.40.154).

Insira o nome de usuário e a senha de administrador. No primeiro acesso, o sistema exigirá a alteração da senha padrão por motivos de segurança.

Na interface web, navegue até o menu Contas e selecione a conta que deseja configurar (ex: Conta 1).

Em Configurações Gerais, marque a opção Conta Ativa como "Sim".

Insira as informações fornecidas pelo seu provedor VoIP: Servidor SIP, ID de Usuário SIP, ID de Autenticação e Senha.

No campo Nome, digite o nome que será exibido no visor do telefone para esta conta.

Clique em Salvar e Aplicar. Verifique na página Status se a conta aparece como "Registrada".

Na interface web, vá para Manutenção → Rede.

Escolha o método para atribuir um endereço IP ao telefone: DHCP (automático), IP Estático (manual) ou PPPoE.

Se escolher IP Estático, preencha os campos: Endereço IP, Máscara de Sub-rede, Gateway e Servidores DNS.

Em Configurações Avançadas, você pode habilitar e configurar a VLAN (Layer 2 QoS), definindo a ID e a prioridade. O telefone também suporta descoberta de VLAN via DHCP (Opções 132 e 133).

Na interface web, navegue até Configurações → Teclas Programáveis.

O GXP1630 possui 8 teclas programáveis com LED de duas cores que podem ser configuradas.

Para cada tecla, escolha o modo de operação, como BLF (Busy Lamp Field) para monitorar ramais, Discagem Rápida, Transferência, ou Estacionamento de Chamada.

Insira uma Descrição (que aparecerá no visor) e um Valor (o ramal ou número de telefone a ser monitorado ou discado).

Na interface web, vá para Manutenção → Upgrade e Provisionamento.

Selecione o método de download: TFTP, HTTP, HTTPS, FTP ou FTPS.

Insira o endereço IP ou FQDN do servidor onde os arquivos de firmware estão localizados.

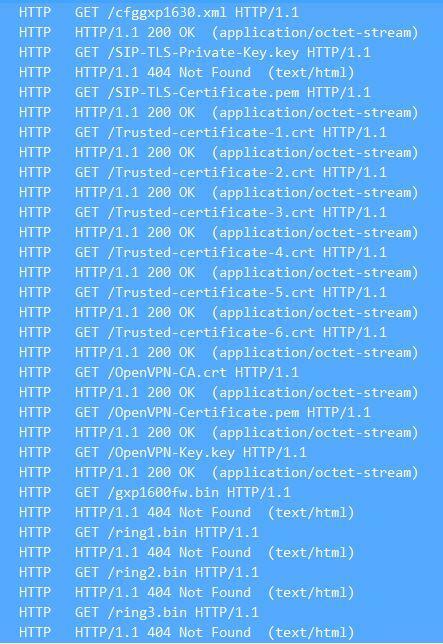

Configure o Caminho do Servidor de Configuração para que o telefone baixe automaticamente seus arquivos de configuração (ex: cfgxxxxxxxxxxxx.xml).

Clique em Salvar e Aplicar e, em seguida, reinicie o telefone para iniciar o processo de atualização ou provisionamento.

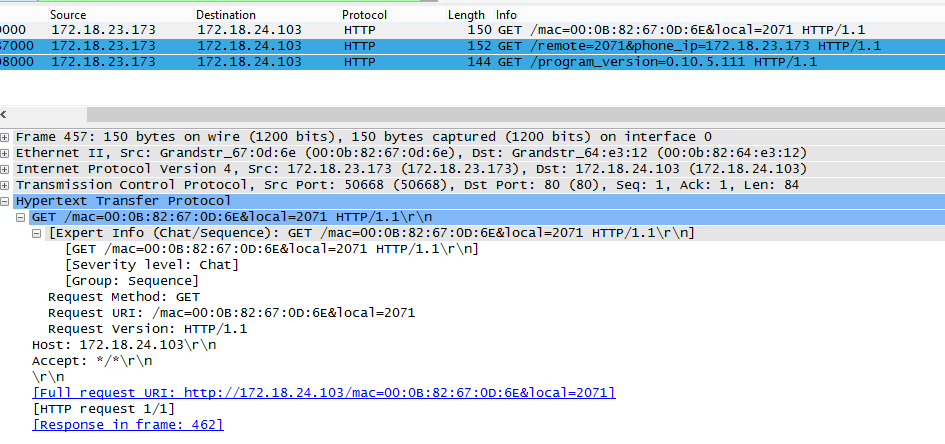

Permite que o telefone envie notificações via HTTP para um servidor externo sempre que um evento específico ocorre (ex: chamada recebida, chamada terminada).

Acesse Manutenção → Action URL na interface web.

Para cada evento suportado (como Incoming Call, On Hook, Terminated Call), insira a URL do servidor que receberá a notificação.

Utilize variáveis como $mac, $local (número chamado), e $remote (número de quem chama) para enviar dados contextuais ao seu servidor.

Na interface web, vá para Configurações → Recursos de Chamada e habilite a opção Click-To-Dial Feature.

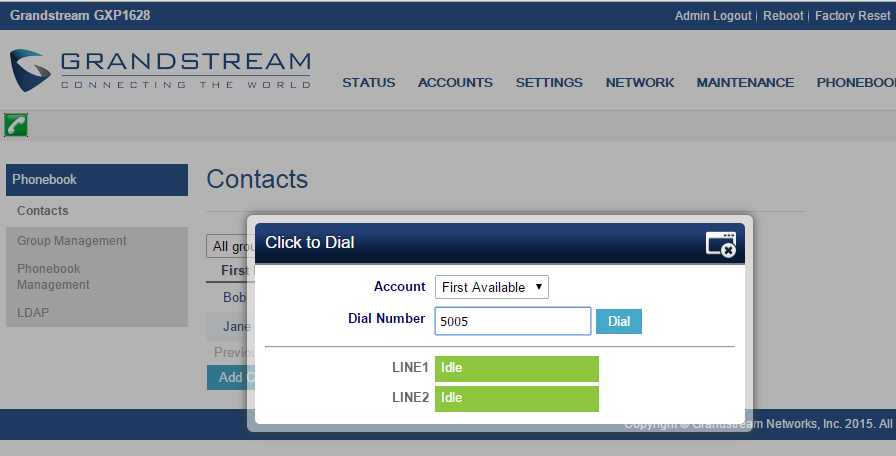

Após ativar, um ícone de telefone aparecerá no menu superior da interface web. Clique nele para abrir a janela de discagem.

Digite o número desejado, selecione a conta SIP a ser usada e clique em Discar. O telefone GXP1630 fará a chamada automaticamente.

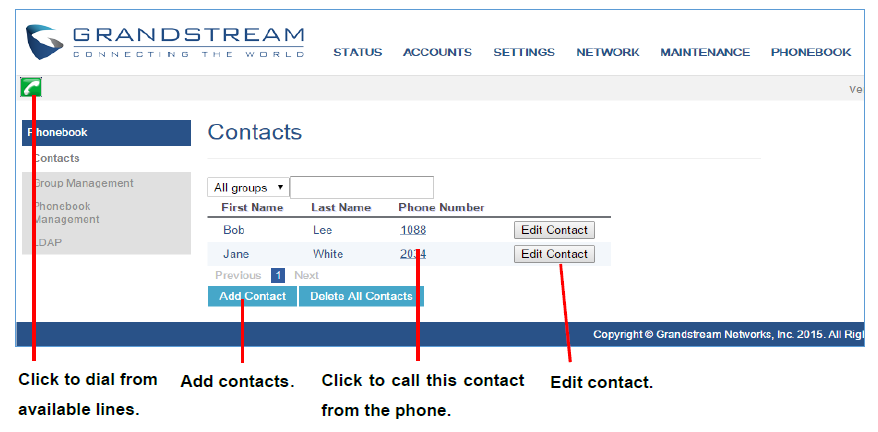

Você também pode navegar até a agenda de contatos (Contatos) e clicar no ícone de discagem ao lado de um contato para ligar diretamente.

A restauração para os padrões de fábrica apagará todas as informações de configuração do telefone. Faça um backup antes de prosseguir.

Pressione o botão MENU, navegue até Sistema → Factory Reset. Uma janela de aviso aparecerá. Pressione a softkey OK para confirmar.

Faça login na interface web do GXP1630. No canto superior direito da página, clique no botão Factory Reset para iniciar o processo.

Após a confirmação, o telefone será reiniciado e voltará às suas configurações originais de fábrica.
