Grandstream GXP1628 - Guia de Administração

Suporte a SIP RFC3261, TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP, ICMP, DNS, DHCP, PPPoE, LLDP-MED, LDAP, TR-069, 802.1x, TLS, SRTP e mais.

Duas portas Ethernet 10/100/1000 Mbps com detecção automática e PoE integrado.

Display LCD gráfico de 132x48 pixels com luz de fundo. 2 teclas de linha, 3 teclas de função XML, 5 de navegação e 8 teclas BLF.

Espera, transferência, encaminhamento, conferência de 3 vias, estacionamento/captura de chamadas, agenda para até 1000 contatos e histórico de 200 registros.

Controle de acesso de usuário e administrador, autenticação MD5, arquivo de configuração criptografado com AES de 256 bits, TLS, SRTP, HTTPS e controle de acesso de mídia 802.1x.

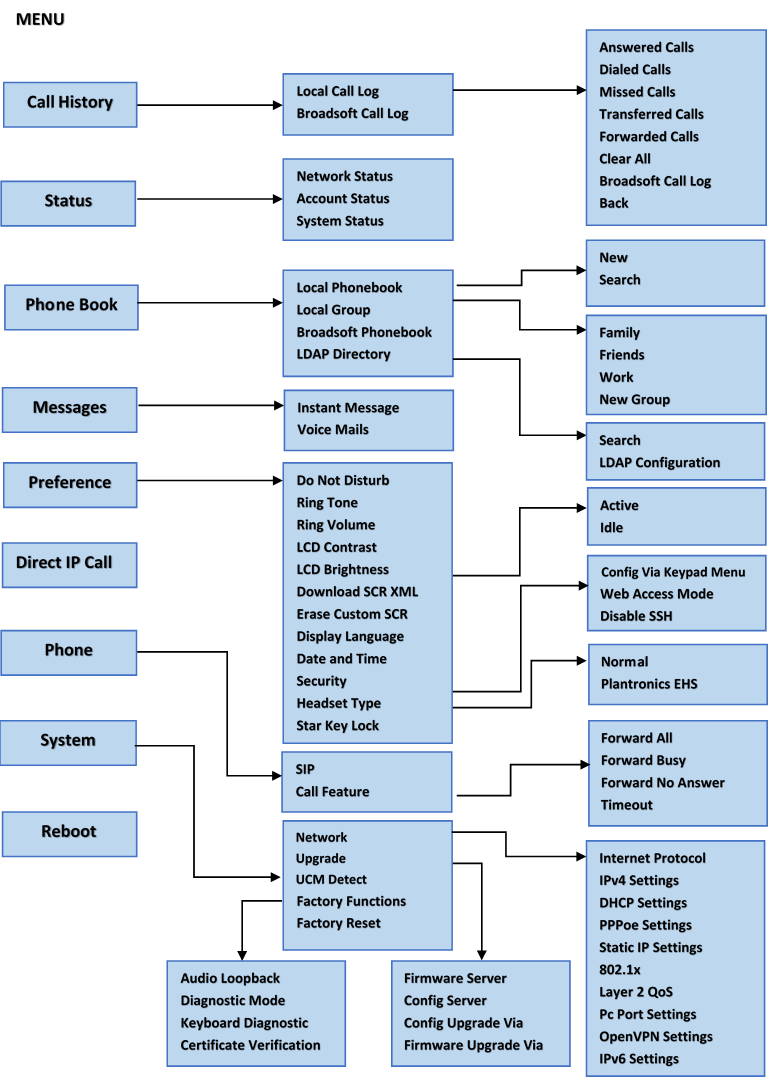

Com o telefone inativo, pressione o botão redondo MENU para entrar no menu de configuração.

Use as teclas de seta CIMA/BAIXO/ESQUERDA/DIREITA para navegar entre as opções do menu.

Pressione o botão MENU novamente para entrar na opção selecionada ou confirmar uma configuração.

Acesse Status para ver informações de rede e contas, Preferências para ajustar toques e display, e Sistema para configurações de rede e restauração.

No telefone, pressione MENU e navegue até Status → Status da Rede para visualizar o endereço IP do dispositivo.

Em um computador na mesma rede, abra um navegador web e digite o endereço IP do telefone na barra de endereços (ex: http://192.168.1.50).

Insira o nome de usuário e a senha de administrador para acessar o menu de configuração web.

No primeiro acesso ou após uma restauração de fábrica, o sistema exigirá a alteração da senha de administrador padrão por uma senha forte para garantir a segurança.

Na interface web, navegue até o menu Conta → Conta X → Configurações Gerais.

Marque a opção Conta Ativa como "Sim" para habilitar a conta.

Insira as informações fornecidas pelo seu provedor VoIP: Servidor SIP, ID de Usuário SIP, ID de Autenticação SIP e Senha.

Em Configurações de Rede, ajuste o NAT Traversal para "STUN" ou "Keep-Alive" se o telefone estiver atrás de um firewall.

Clique em Salvar e Aplicar no final da página. Verifique o status em Status → Status da Conta; deve aparecer como "Registrada".

Na interface web, navegue até Manutenção → Rede → Configurações Básicas.

Escolha o método de obtenção de IP: DHCP (automático, recomendado), IP Estático (manual) ou PPPoE.

Em Configurações Avançadas, habilite e configure a Tag VLAN/802.1Q da Camada 2 e a prioridade (802.1p) conforme as especificações da sua rede.

Habilite a opção Ativar DHCP VLAN para que o telefone obtenha as configurações de VLAN automaticamente do servidor DHCP através das opções 132 e 133.

Na interface web, vá para Configurações → Teclas Programáveis → Teclas Multifuncionais.

Para cada uma das 8 teclas, selecione o Modo da Tecla desejado. As opções incluem Discagem Rápida, BLF (Campo de Lâmpada Ocupada), Estacionamento de Chamada, entre outras.

Para monitorar um ramal, escolha o modo BLF, selecione a conta a ser usada e insira o ramal a ser monitorado no campo Valor.

Para discagem rápida, escolha o modo Discagem Rápida, selecione a conta e insira o número de telefone desejado no campo Valor.

Durante uma chamada, use as teclas de função dedicadas no painel para colocar a chamada em espera (HOLD) ou transferi-la (TRANSFER).

Com uma chamada ativa, pressione a tecla CONFERENCE, disque o número do segundo participante e pressione CONFERENCE novamente para unir as chamadas.

Pressione a tecla RECORD durante uma chamada para enviar um código DTMF ao servidor e iniciar a gravação (requer suporte do PBX).

Na interface web, em Conta → Configurações de Chamada, você pode configurar o código DTMF que será enviado ao pressionar o botão de gravação.

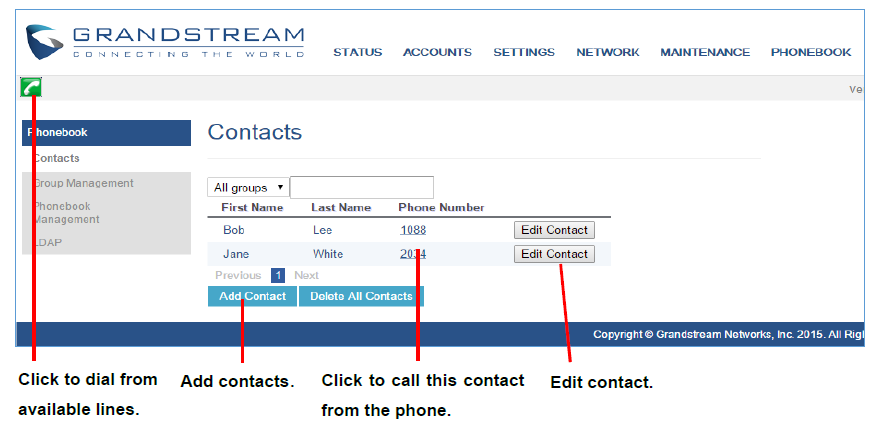

Acesse a interface web e navegue até Agenda → Contatos para adicionar, editar ou excluir contatos da agenda local do telefone.

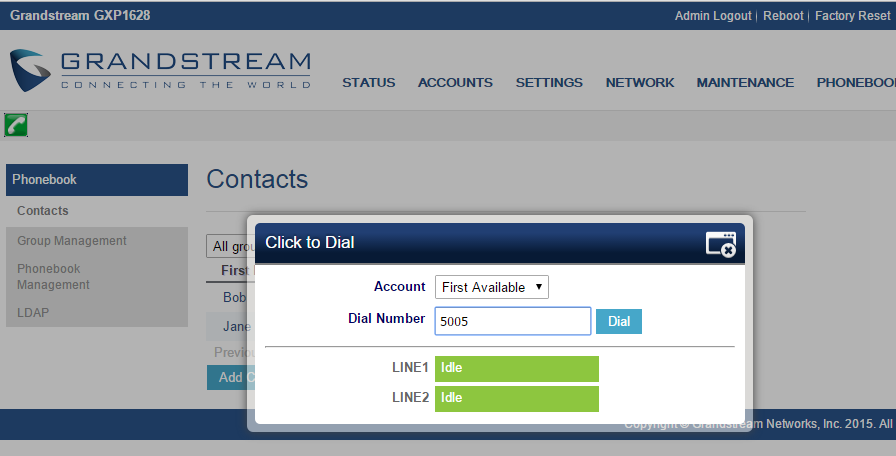

Para usar a discagem pelo navegador, primeiro habilite a função em Configurações → Recursos de Chamada → Recurso Click-To-Dial.

Na página de contatos, clique no ícone de telefone ao lado de um contato para que o GXP1628 disque automaticamente para aquele número.

Você também pode iniciar uma chamada enviando um comando via URL no navegador, usando o formato: http://[IP_DO_TELEFONE]/cgi-bin/api-make_call?phonenumber=[NÚMERO].

Este recurso permite que o telefone envie notificações HTTP para um servidor externo sempre que um evento específico ocorrer (ex: chamada recebida, chamada encerrada).

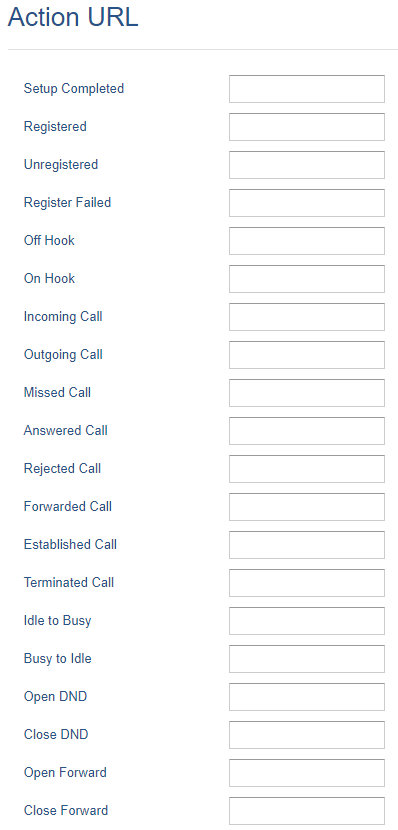

Na interface web, vá para Manutenção → Action URL. Para cada evento, insira a URL do servidor que deve receber a notificação.

Os eventos incluem Chamada Recebida, Chamada Efetuada, No Gancho, Fora do Gancho, Registrado, Chamada Encerrada, e muitos outros.

Use variáveis como $mac, $local (seu número), e $remote (número da outra parte) na URL para enviar informações contextuais ao servidor.

Na interface web, navegue até Manutenção → Atualização e Provisionamento.

Escolha o método de download para firmware e configuração: TFTP, HTTP, HTTPS, FTP ou FTPS.

Insira o endereço IP ou FQDN do servidor nos campos Caminho do Servidor de Firmware e Caminho do Servidor de Configuração.

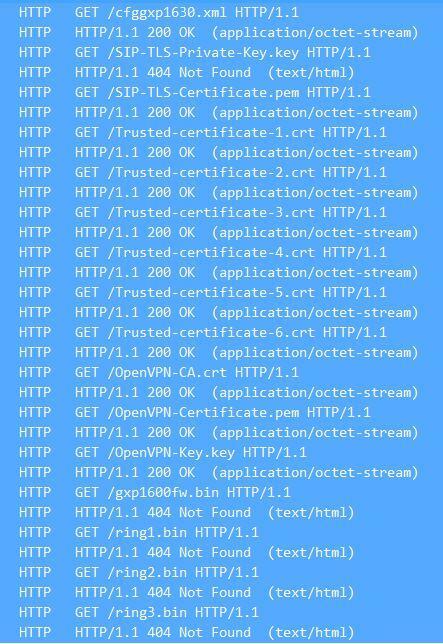

É possível provisionar certificados de segurança (TLS, OpenVPN) remotamente, inserindo a URL do arquivo de certificado nos campos correspondentes em vez de fazer o upload manual.

Após configurar os caminhos, clique em Salvar e Aplicar e depois em Reiniciar para que o telefone inicie o processo de atualização.

A restauração para o padrão de fábrica apagará TODAS as informações de configuração do telefone. Faça um backup antes de prosseguir.

Pressione MENU, navegue até Sistema → Restauração de Fábrica. Uma janela de confirmação aparecerá. Pressione a tecla de função "OK" para confirmar.

Acesse a interface web e, no canto superior direito da página, clique no botão Restauração de Fábrica.

Após a confirmação, o telefone será reiniciado automaticamente com as configurações originais de fábrica.

É obrigatório alterar a senha de administrador padrão no primeiro acesso. Use senhas fortes contendo letras, números e símbolos.

Em Manutenção → Segurança, a opção Configuração Via Menu do Teclado pode ser definida como "Modo Bloqueado" para impedir que usuários alterem as configurações pelo LCD.

O GXP1628 suporta protocolos de segurança avançados como TLS para sinalização SIP e SRTP para criptografia de mídia (áudio).

Suporte ao padrão 802.1x para controle de acesso à mídia, garantindo que apenas dispositivos autenticados possam se conectar à rede.
